ADUM5411BRSZ

厂商名称ADI
元件分类数字隔离器
中文描述数字隔离器，4通道，7.2 ns，1.7 V，5.5 V，SSOP，24引脚
英文描述DIGITAL ISOLATOR，4-CH，150MBPS，SSOP-24
数据手册ADUM5411BRSZ数据手册Datasheet PDF
在线购买

ADUM5411BRSZ概述

ADuM5411为集成isoPower®隔离式DC/DC转换器的四通道数字隔离器。该DC/DC转换器采用ADI公司的iCoupler®技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。

在低功耗隔离设计中，ADuM5411无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此可提供小尺寸、完全隔离的解决方案。

ADuM5411隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率。

应用

RS-232收发器

电源启动偏置和栅极驱动

隔离传感器接口

工业PLC

ADUM5411BRSZ中文参数

制造商:Analog Devices Inc.

产品种类:数字隔离器

系列:ADUM5411

安装风格:SMD/SMT

封装/箱体:SSOP-24

通道数量:4 Channel

极性:Unidirectional

数据速率:150 Mb/s

绝缘电压:3750 Vrms

隔离类型:Magnetic Coupling

电源电压-最大:5.5 V

电源电压-最小:1.7 V

工作电源电流:11.4 mA

传播延迟时间:7.2 ns

最小工作温度:-40 C

最大工作温度:+105 C

封装:Tube

商标:Analog Devices

开发套件:EVAL-ADuM5411EBZ

正向通道:3 Channel

最大下降时间:2.5 ns

最大上升时间:2.5 ns

湿度敏感性:Yes

Pd-功率耗散:2.5 W

产品类型:Digital Isolators

支持协议:RS-232

脉冲宽度:6.6 ns

脉冲宽度失真:500 ps

反向通道:1 Channel

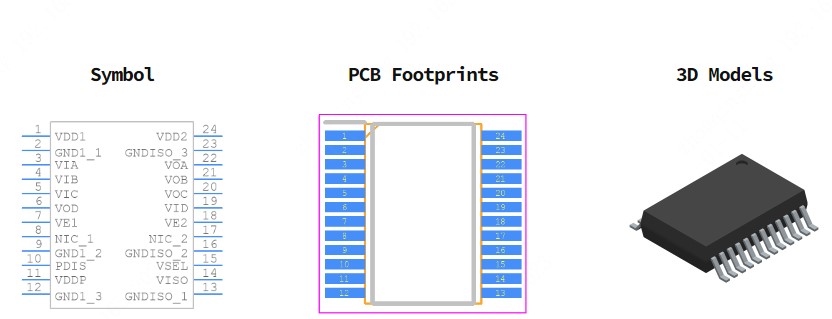

ADUM5411BRSZ引脚图
