UC3845BD1013TR
- 厂商名称意法半导体
- 元件分类开关控制器
- 中文描述UC3845BD1013TR，PWM电流模式控制器，1 A升压，反激式，500 kHz 8引脚SOIC
- 英文描述UC3845BD1013TR,PWM Current Mode Controller,1 A Boost,Flyback,500 kHz 8-Pin SOIC
- 数据手册UC3845BD1013TR数据手册Datasheet PDF
- 在线购买
UC3845BD1013TR概述
UC3845BD1013TR是一款高性能电流模式PWM控制器。这款控制IC具备实施离线或直流到直流固定频率电流模式控制方案所需的功能，而且外部零件数量极少。内部实现的电路包括一个微调振荡器，用于在电压锁定条件下实现精确的DUTY CYCLE控制，启动电流小于0.5mA；一个精密基准，用于在误差放大器输入端进行精确微调；一个逻辑，用于确保锁存操作；一个PWM比较器，同时提供电流限制控制；以及一个图腾柱输出级，用于输出或吸收峰值电流。输出级适用于驱动N沟道MOSFET，在关断状态下为低电平。该器件的欠压锁定阈值为10V（关断），非常适合离线应用。
用于精确频率控制的微调振荡器，带滞后的欠压锁定功能
振荡器频率保证为250Khz，电流模式工作频率为500Khz
自动前馈补偿，大电流图腾柱输出
逐周期电流限制的锁存pwm，低启动和工作电流
内部微调基准，带欠压锁定功能
输出噪声电压为50µV典型值（10Hz≤f≤10Khz Tj=25°C）
52Khz典型频率，2.50V输入电压
VFB=5V时的典型输入偏置电流为-0.1µA
统一增益带宽为1Mhz典型值（TJ=25°C）
结工作温度范围为-40°C至150°C，SO8封装
用于精确频率控制的微调振荡器，带滞后的欠压锁定功能
振荡器频率保证为250Khz，电流模式工作频率为500Khz
自动前馈补偿，大电流图腾柱输出
逐周期电流限制的锁存pwm，低启动和工作电流
内部微调基准，带欠压锁定功能
输出噪声电压为50µV典型值（10Hz≤f≤10Khz Tj=25°C）
52Khz典型频率，2.50V输入电压
VFB=5V时的典型输入偏置电流为-0.1µA
统一增益带宽为1Mhz典型值（TJ=25°C）
结工作温度范围为-40°C至150°C，SO8封装
UC3845BD1013TR中文参数
| 制造商: | STMicroelectronics | 输出电流: | 1 A |
| 产品种类: | 开关控制器 | 最小工作温度: | - 40℃ |
| 拓扑结构: | Boost, Flyback, Forward | 最大工作温度: | + 150℃ |
| 输出端数量: | 1 Output | 安装风格: | SMD/SMT |
| 开关频率: | 500 kHz | 封装 / 箱体: | SOIC-8 |
| 占空比 - 最大: | 0.5 | 下降时间: | 50 ns |
| 输入电压: | 30 V | 工作电源电压: | 30 V |
| 输出电压: | 4.9 V to 5.1 V | 上升时间: | 50 ns |

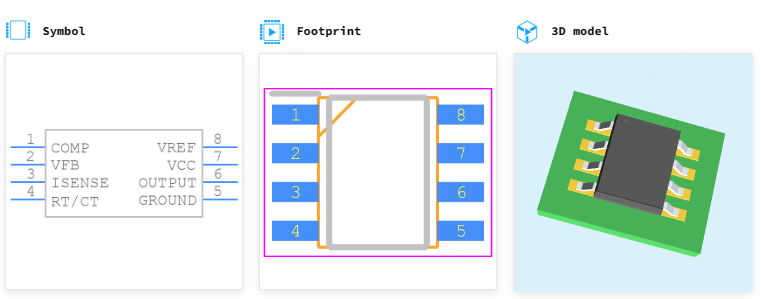

UC3845BD1013TR引脚图
