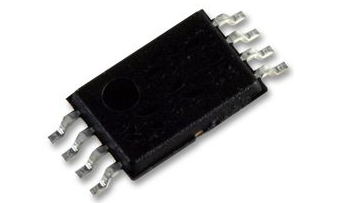

LM75BDP,118
- 厂商名称NXP恩智浦
- 元件分类温度传感器
- 中文描述<p> 恩智浦,温度传感器,数字式,精确度±3°C,-55°C,125°C,TSSOP,8引脚 </p>
- 英文描述<p> LM75B-Digital temperature sensor and thermal watchdog TSSOP 8-Pin </p>
- 数据手册LM75BDP,118数据手册Datasheet PDF
- 在线购买
LM75BDP,118概述
LM75BDP,118是一款温度数字转换器，使用片上带隙温度传感器和Sigma-Delta A-D转换技术以及过热检测输出。LM75B包含多个配置寄存器（Conf）的数据寄存器，用于存储设备设置，例如设备操作模式，OS操作模式，OS极性和OS故障队列，温度寄存器（Temp）用于存储数字温度读数并设置-点寄存器（Tos和Thyst）存储可编程的温度关断和滞后限值，控制器可以通过2线串行I?C总线接口进行通信。该器件还包括一个漏极开路输出（OS），当温度超过设定的限值时，该输出将变为活动状态。共有三个可选的逻辑地址引脚，因此可以在同一总线上连接八个设备而不会发生地址冲突。LM75B可以配置为不同的工作条件。
I?C总线接口，同一总线上最多具有8个设备
频率范围-20Hz至400kHz，总线故障超时以防止总线挂断
11位ADC，可提供0.125°C的温度分辨率
可编程温度阈值和滞后设定点
关断模式下的电源电流为1.0?A，以节省功耗
上电时独立运行为恒温器
闩锁测试已按照超过100mA的JEDEC标准JESD78进行
应用目标
计算机和计算机周边,工业
I?C总线接口，同一总线上最多具有8个设备
频率范围-20Hz至400kHz，总线故障超时以防止总线挂断
11位ADC，可提供0.125°C的温度分辨率
可编程温度阈值和滞后设定点
关断模式下的电源电流为1.0?A，以节省功耗
上电时独立运行为恒温器
闩锁测试已按照超过100mA的JEDEC标准JESD78进行
应用目标
计算机和计算机周边,工业
LM75BDP,118中文参数
| 制造商: | NXP | 分辨率: | 11 bit |
| 产品种类: | 温度传感器 | 最小工作温度: | - 55 C |
| 输出类型: | Digital | 最大工作温度: | + 125 C |
| 配置: | Local | 关闭: | Shutdown |
| 准确性: | +/- 3 C | 安装风格: | SMD/SMT |
| 电源电压-最小: | 2.8 V | 封装 / 箱体: | TSSOP-8 |
| 电源电压-最大: | 5.5 V | 温度阈值: | Programmable |
| 接口类型: | I2C | 工作电源电流: | 100 uA |

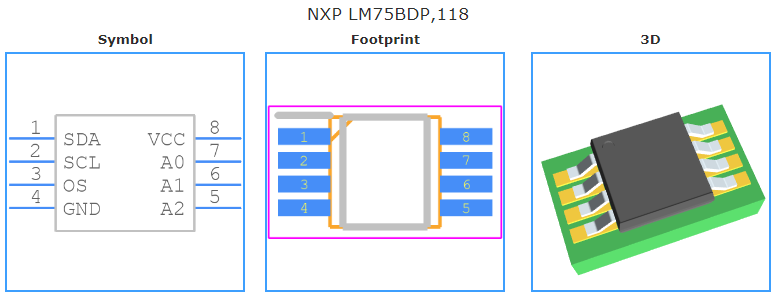

LM75BDP,118引脚图
