TPS71501QDCKRQ1
- 厂商名称TI德州仪器
- 元件分类线性稳压器
- 中文描述汽车类 50mA、24V、超低 IQ、低压降 (LDO) 稳压器<br /> <div> <br /> </div>
- 英文描述50-mA,24-V,3.2-μA Supply Current,Low-Dropout Linear Regulators in SC70 Package
- 数据手册TPS71501QDCKRQ1数据手册Datasheet PDF
- 在线购买
TPS71501QDCKRQ1概述
TPS715-Q1低压降(LDO)线性稳压器是低静态电流器件，可提供采用微型封装、具有宽输入电压范围和实现低功耗运行的优势。因此，TPS715-Q1专为电池供电型应用而设计，可用作低功耗微控制器的电源管理附件。
TPS715-Q1有固定电压和可调节电压两种版本可供选用。为了获得更大的灵活性或更高的输出电压，可调节电压版本使用反馈电阻器将输出电压设置为1.2V至15V。TPS715-Q1 LDO在负载电流为50mA时支持典型值为415mV的低压降。低静态电流（典型值为3.2µA）在整个输出负载电流（0mA至50mA）范围内都是稳定的。TPS715-Q1还具有内部软启动功能，可降低浪涌电流。内置过流限制有助于在发生负载短路或故障时保护稳压器。
TPS71501QDCKRQ1采用2.00mm×1.25mm、5引脚SC-70(DCK)封装（对于固定和可调输出）。
TPS715-Q1有固定电压和可调节电压两种版本可供选用。为了获得更大的灵活性或更高的输出电压，可调节电压版本使用反馈电阻器将输出电压设置为1.2V至15V。TPS715-Q1 LDO在负载电流为50mA时支持典型值为415mV的低压降。低静态电流（典型值为3.2µA）在整个输出负载电流（0mA至50mA）范围内都是稳定的。TPS715-Q1还具有内部软启动功能，可降低浪涌电流。内置过流限制有助于在发生负载短路或故障时保护稳压器。
TPS71501QDCKRQ1采用2.00mm×1.25mm、5引脚SC-70(DCK)封装（对于固定和可调输出）。
TPS71501QDCKRQ1中文参数
制造商:Texas Instruments
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SC70-5
输出电流:50 mA
输出端数量:1 Output
极性:Positive
静态电流:3.2 uA
输入电压（最小值）:2.5 V
输入电压（最大值）:24 V
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:415 mV
资格:AEC-Q100
系列:TPS71501-Q1
回动电压—最大值:750 mV
高度:0.9 mm
Ib-输入偏流:3 uA
长度:2 mm
线路调整率:20 mV
负载调节:22 mV
工作电源电流:3 uA
输出电压范围:1.2 V to 15 V
Pd-功率耗散:320 mW
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SC70-5
输出电流:50 mA
输出端数量:1 Output
极性:Positive
静态电流:3.2 uA
输入电压（最小值）:2.5 V
输入电压（最大值）:24 V
输出类型:Adjustable
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:415 mV
资格:AEC-Q100
系列:TPS71501-Q1
回动电压—最大值:750 mV
高度:0.9 mm
Ib-输入偏流:3 uA
长度:2 mm
线路调整率:20 mV
负载调节:22 mV
工作电源电流:3 uA
输出电压范围:1.2 V to 15 V
Pd-功率耗散:320 mW

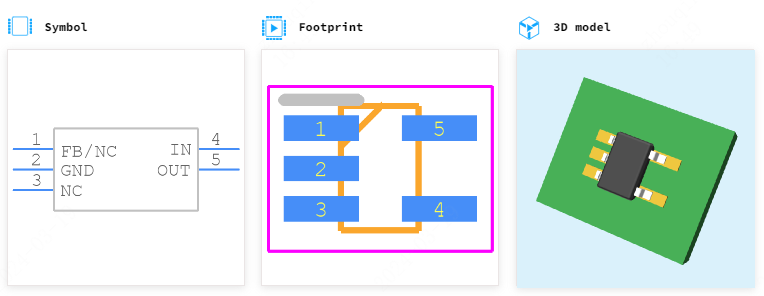

TPS71501QDCKRQ1引脚图
