TPS62913RPUR
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述具有集成式铁氧体磁珠滤波器补偿的17VIN、3A低噪声和低纹波降压转换器
- 英文描述<span>Switching Voltage Regulators 17-VIN,3-A low noise and low ripple buck converter with integrated ferrite bead filter compensation 10-VQFN-HR-40 to 150℃</span>
- 数据手册TPS62913RPUR数据手册Datasheet PDF
- 在线购买
TPS62913RPUR概述
TPS6291x器件是一系列高效低噪声和低纹波电流模式同步降压转换器。这些器件非常适合通常使用LDO实现后置稳压的噪声敏感型应用，例如高速ADC、时钟和抖动清除器、串行器、解串器和雷达应用。
器件在2.2MHz或1MHz的固定开关频率下工作，并可与外部时钟同步。
为了进一步减小输出电压纹波，器件集成了环路补偿，可与可选的第二级铁氧体磁珠L-C滤波器一起工作。从而将输出电压纹波降至10µVRMS以下。
通过用连接到NR/SS引脚的电容器过滤内部电压基准，可实现接近低噪声LDO的低频噪声水平。
可选展频调制方案扩展了更宽范围内的直流/直流开关频率，从而降低了混合毛刺。
器件在2.2MHz或1MHz的固定开关频率下工作，并可与外部时钟同步。
为了进一步减小输出电压纹波，器件集成了环路补偿，可与可选的第二级铁氧体磁珠L-C滤波器一起工作。从而将输出电压纹波降至10µVRMS以下。
通过用连接到NR/SS引脚的电容器过滤内部电压基准，可实现接近低噪声LDO的低频噪声水平。
可选展频调制方案扩展了更宽范围内的直流/直流开关频率，从而降低了混合毛刺。
TPS62913RPUR中文参数
制造商:Texas Instruments
产品种类:开关稳压器
输出电压:800 mV to 5.5 V
输出电流:3 A
输入电压（最大值）:17 V
输出端数量:1 Output
拓扑结构:Buck
封装/箱体:VQFN-HR-10
安装风格:SMD/SMT
开关频率:2.2 MHz
静态电流:5 mA
最小工作温度:-40℃
最大工作温度:+150℃
系列:TPS62913
输入电压（最小值）:3 V
商标:Texas Instruments
输入电压:3 V to 17 V
产品种类:开关稳压器
输出电压:800 mV to 5.5 V
输出电流:3 A
输入电压（最大值）:17 V
输出端数量:1 Output
拓扑结构:Buck
封装/箱体:VQFN-HR-10
安装风格:SMD/SMT
开关频率:2.2 MHz
静态电流:5 mA
最小工作温度:-40℃
最大工作温度:+150℃
系列:TPS62913
输入电压（最小值）:3 V
商标:Texas Instruments
输入电压:3 V to 17 V

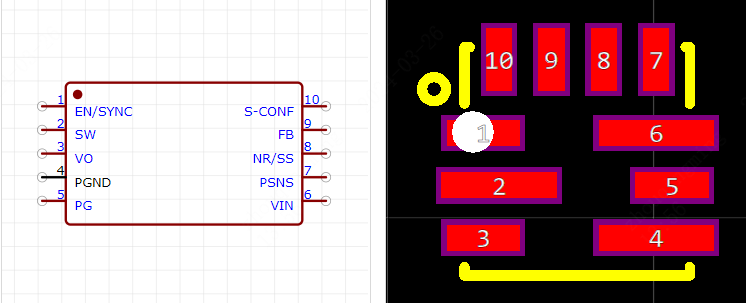

TPS62913RPUR引脚图
