TPS54061QDRBRQ1
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述汽车类、4.7V 至 60V、200mA 同步降压直流/直流转换器
- 英文描述Automotive Catalog,SWIFT 4.7V-60-V,200-mA Synchronous Step-Down DC-DC Converter
- 数据手册TPS54061QDRBRQ1数据手册Datasheet PDF
- 在线购买
TPS54061QDRBRQ1概述
TPS54061-Q1 器件是一款 60V，200mA，同步降压 dc-dc 转换器，此转换器具有高侧和低侧 MOSFET。 电流模式控制提供简单的外部补偿和灵活的组件选择。 非开关电源电流为 90µA。 使能引脚的使用将关断电流减少至 1.4µA。
为了增加轻负载效率，当电感器电流达到零值时，低侧 MOSFET 仿真一个二极管。
内部欠压闭锁设置值为 4.5V，但是在使能引脚上使用 2 个电阻器能够增加此设置值。 内部缓启动时间控制输出电压启动斜升。
可调开关频率范围可实现效率和外部组件尺寸的优化。 频率折返和热关断功能负责在过载情况下保护器件。
TPS54061-Q1 通过集成 MOSFET，引导再充电二极管，以及将集成电路 (IC) 封装尺寸大大减小为小型 3mm x 3mm 散热增强型超薄小外形尺寸无引线 (VSON) 封装来实现小型设计。
为了增加轻负载效率，当电感器电流达到零值时，低侧 MOSFET 仿真一个二极管。
内部欠压闭锁设置值为 4.5V，但是在使能引脚上使用 2 个电阻器能够增加此设置值。 内部缓启动时间控制输出电压启动斜升。
可调开关频率范围可实现效率和外部组件尺寸的优化。 频率折返和热关断功能负责在过载情况下保护器件。
TPS54061-Q1 通过集成 MOSFET，引导再充电二极管，以及将集成电路 (IC) 封装尺寸大大减小为小型 3mm x 3mm 散热增强型超薄小外形尺寸无引线 (VSON) 封装来实现小型设计。
TPS54061QDRBRQ1中文参数
制造商:Texas Instruments
产品种类:开关稳压器
输出电压:800 mV to 58 V
输出电流:200 mA
输入电压（最大值）:60 V
输出端数量:1 Output
拓扑结构:Buck
封装/箱体:SON-8
安装风格:SMD/SMT
开关频率:50 kHz to 1.1 MHz
静态电流:90 uA
最小工作温度:-40℃
最大工作温度:+150℃
资格:AEC-Q100
系列:TPS54061-Q1
封装:Reel
封装:Cut Tape
封装:MouseReel
输入电压（最小值）:4.7 V
湿度敏感性:Yes
工作电源电流:90 uA
产品种类:开关稳压器
输出电压:800 mV to 58 V
输出电流:200 mA
输入电压（最大值）:60 V
输出端数量:1 Output
拓扑结构:Buck
封装/箱体:SON-8
安装风格:SMD/SMT
开关频率:50 kHz to 1.1 MHz
静态电流:90 uA
最小工作温度:-40℃
最大工作温度:+150℃
资格:AEC-Q100
系列:TPS54061-Q1
封装:Reel
封装:Cut Tape
封装:MouseReel
输入电压（最小值）:4.7 V
湿度敏感性:Yes
工作电源电流:90 uA

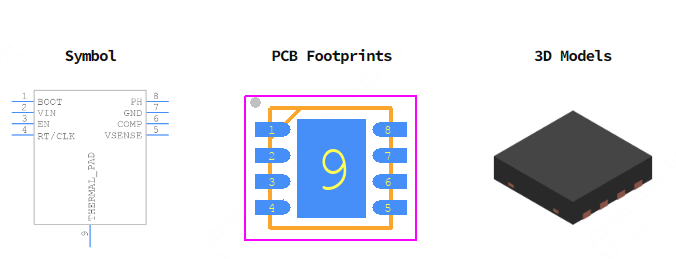

TPS54061QDRBRQ1引脚图
