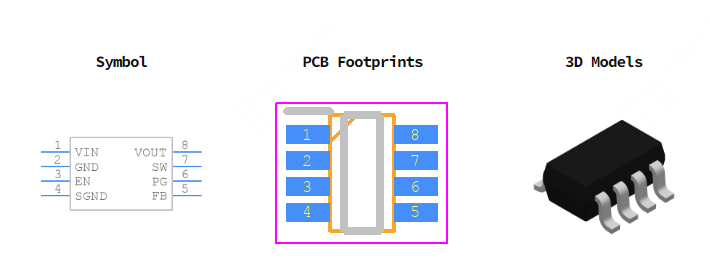

TPS62120DCNT

TPS6212x器件是一款高效同步降压型DC-DC转换器，专为低功耗应用而优化。该器件支持高达75 mA的输出电流，允许使用极小的外部电感器和电容器。

2 V至15 V的宽工作输入电压范围支持能量收集、电池供电以及9 V或12 V线路供电应用。

该转换器采用先进的滞后控制方案，提供省电模式操作。在轻负载时，转换器以脉冲频率调制（PFM）模式运行；在较高负载电流时，转换器自动转换为脉冲宽度调制（PWM）模式。省电模式可在整个负载电流范围内保持高效率。滞后控制方案针对PFM模式下的低输出纹波电压进行了优化，以将输出噪声降至最低。在PFM模式工作时，器件仅消耗10µA的VIN静态电流。

在关断模式下，器件关闭。

TPS62120中有一个开漏电源良好输出，一旦输出电压处于调节状态，该输出就会指示。

TPS62120还有一个SGND引脚，在关机模式下连接至GND。该输出可用于对输出电容器放电。

TPS6212x的工作温度范围为-40°C至85°C。TPS62120采用小型8引脚SOT-23封装，TPS62122采用2 mm×2 mm 6引脚DFN封装。
