TL431ACDT
- 厂商名称意法半导体
- 元件分类电压基准芯片
- 中文描述电压基准,分流-可调,TL431系列,2.495V至36V,SOIC-8
- 英文描述TL431ACDT,Voltage Reference 2.495-36V 8-Pin SO
- 数据手册TL431ACDT数据手册Datasheet PDF
- 在线购买
TL431ACDT概述
TL431和TL432是可编程并联电压基准，在整个工作温度范围内都能保证温度稳定性，汽车版本的器件温度范围从40°C扩展到+125°C。TL431和TL432的工作电流范围很宽，从1 mA到100 mA，典型动态阻抗为0.22Ω。
特性
可调输出电压：2.5至36 V
灌电流能力：1至100 mA
典型输出阻抗：0.22Ω
1%和2%的电压精度
汽车温度范围：-40°C至+125°C
应用范围
电源
工业
汽车
特性
可调输出电压：2.5至36 V
灌电流能力：1至100 mA
典型输出阻抗：0.22Ω
1%和2%的电压精度
汽车温度范围：-40°C至+125°C
应用范围
电源
工业
汽车
TL431ACDT中文参数
| 制造商: | STMicroelectronics | 最小工作温度: | 0℃ |
| 产品种类: | 参考电压 | 最大工作温度: | + 70℃ |
| 安装风格: | SMD/SMT | 系列: | TL431 |
| 封装 / 箱体: | SOIC-8 | 描述/功能: | Programmable Shunt Voltage |
| 参考类型: | Shunt Adjustable Precision References | 高度: | 1.25 mm |
| 输出电压: | Adjustable | 输入电压: | 2.52 V |
| 初始准确度: | 0.01 | 长度: | 4.9 mm |
| 温度系数: | 100 PPM / C | 最大输出电压: | 36 V |
| 串联VREF—输入电压—最大值: | 36 V | 工作电源电流: | 100 mA |
| 分流电流—最大值: | 100 mA | 分流电流—最小值: | 1 mA |

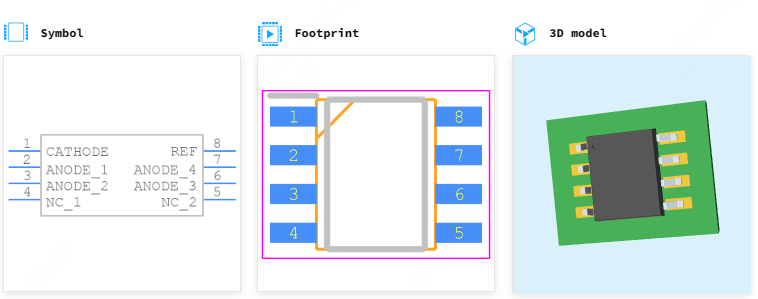

TL431ACDT引脚图
