TL064CDT
- 厂商名称意法半导体
- 元件分类运算放大器
- 中文描述运算放大器,4放大器,1 MHz,3.5 V/µs,6V至36V,SOIC,14引脚
- 英文描述Low power JFET quad operational amplifier
- 数据手册TL064CDT数据手册Datasheet PDF
- 在线购买
TL064CDT概述
TL064CDT是一款高速JFET输入单运算放大器。这款JFET输入运算放大器在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。该器件具有高压摆率、低输入偏置和失调电流以及低失调电压温度系数等特点。
宽共模（高达VCC+）和差分电压范围
低输入偏置和失调电流，输出短路保护
高输入阻抗JFET输入级，内部频率补偿
无闩锁操作，典型高转换率为3.5V/µs
电源电压范围为6V至36V，输入失调电压典型值为3mV
在（VCC=±15V，Tamb=+25°C）时，输入偏置电流典型值为30pA
在（VCC=±15V,Tamb=+25°C）时，大信号电压增益为6V/mV（典型值）
在（VCC=±15V，Tamb=+25°C）时，增益带宽积典型值为1MHz
在（VCC=±15V，Tamb=+25°C）时，电源电流典型值为200μA
工作温度范围0°C至+70°C，SO-14封装
宽共模（高达VCC+）和差分电压范围
低输入偏置和失调电流，输出短路保护
高输入阻抗JFET输入级，内部频率补偿
无闩锁操作，典型高转换率为3.5V/µs
电源电压范围为6V至36V，输入失调电压典型值为3mV
在（VCC=±15V，Tamb=+25°C）时，输入偏置电流典型值为30pA
在（VCC=±15V,Tamb=+25°C）时，大信号电压增益为6V/mV（典型值）
在（VCC=±15V，Tamb=+25°C）时，增益带宽积典型值为1MHz
在（VCC=±15V，Tamb=+25°C）时，电源电流典型值为200μA
工作温度范围0°C至+70°C，SO-14封装
TL064CDT中文参数
| 制造商: | STMicroelectronics | 安装风格: | SMD/SMT |
| 产品种类: | 运算放大器 - 运放 | 关闭: | No Shutdown |
| 通道数量: | 4 Channel | 最小工作温度: | 0℃ |
| GBP-增益带宽产品: | 1 MHz | 最大工作温度: | + 70℃ |
| SR - 转换速率 : | 3.5 V/us | 系列: | TL064 |
| Vos - 输入偏置电压 : | 15 mV | 双重电源电压: | +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| Ib - 输入偏流: | 400 pA | 高度: | 1.65 mm |
| 电源电压-最大: | 36 V, +/- 18 V | 长度: | 8.75 mm |
| 电源电压-最小: | 6 V, +/- 3 V | 最大双重电源电压: | +/- 18 V |
| 工作电源电流: | 1 mA | 最小双重电源电压: | +/- 3 V |
| CMRR - 共模抑制比: | 70 dB | 工作电源电压: | 6 V to 36 V, +/- 3 V to +/- 18 V |
| en - 输入电压噪声密度: | 42 nV/sqrt Hz | Pd-功率耗散: | 680 mW |
| 封装 / 箱体: | SOIC-14 | PSRR - 电源抑制比: | 70 dB |

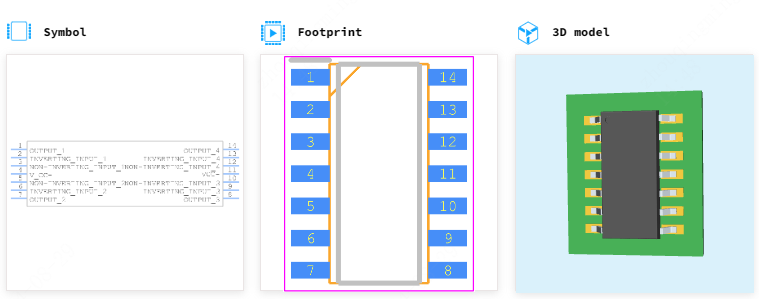

TL064CDT引脚图
