TPS767D301PWP
- 厂商名称TI德州仪器
- 元件分类线性稳压器LDO
- 中文描述LDO调节器，1.5→5.5 V输出，1A最大输出，HTSSOP封装，可调/固定输出
- 英文描述1-A，10-V，dual-channel low-dropout voltage regulator with power good&enable
- 数据手册TPS767D301PWP数据手册Datasheet PDF
- 在线购买
TPS767D301PWP概述
TPS767D301PWP是一款双输出低压差(LDO)稳压器，具有快速瞬态响应，低压差，双输出以及使用10?F低ESR输出电容器保持稳定.TPS767D301双电压稳压器主要设计用于DSP应用.该器件可用于任何混合输出电压应用，每个稳压器最高支持1A.双低电平有效的复位信号允许单独复位核心逻辑与I/O.由于PMOS器件表现为低值电阻器，因此压差非常低，并与输出电流成正比.此外，由于PMOS元件是电压驱动器件，因此静态电流非常低且与输出负载无关(在整个输出电流范围内，典型值为85?A，0mA至1A).这两个关键特性使电池供电系统的使用寿命得到显着改善.
双输出电压，适用于分立式电源应用
每个稳压器的输出电流范围为0mA至1.0A
3.3/2.5，3.3/1.8与3.3V/可调输出
快速瞬态响应
负荷与温度2％容差
1A时，压差为350mV(典型值)
超低85?A静态电流(典型值)
关断模式，1?A静态电流
双开漏上电复位，每个稳压器200ms延迟
每个调节器具有过热关断保护
绿色产品，无Sb/Br
应用
电源管理，信号处理
双输出电压，适用于分立式电源应用
每个稳压器的输出电流范围为0mA至1.0A
3.3/2.5，3.3/1.8与3.3V/可调输出
快速瞬态响应
负荷与温度2％容差
1A时，压差为350mV(典型值)
超低85?A静态电流(典型值)
关断模式，1?A静态电流
双开漏上电复位，每个稳压器200ms延迟
每个调节器具有过热关断保护
绿色产品，无Sb/Br
应用
电源管理，信号处理
TPS767D301PWP中文参数
| 输出电压 | 1.5 → 5.5 V | 精确度 | ±2% |
| 输出类型 | 可调、固定 | 最低工作温度 | -40°C |
| 封装类型 | HTSSOP | 最高工作温度 | +125 °C |
| 最大输出电流 | 1A | 额定功率 | 5.07W |
| 安装类型 | 表面贴装 | 启用 | 是 |
| 最小输入电压 | 2.7 V | 高度 | 1.15mm |
| 最大输入电压 | 10 V | 尺寸 | 9.7 x 4.4 x 1.15mm |
| 引脚数目 | 28 | 负荷调节 | 3 mV |
| 输出数目 | 2 | 线路调节 | 0.01 %/V |
| 极性 | 正极 | 宽度 | 4.4mm |
| 静态电流 | 0.085mA | 长度 | 9.7mm |

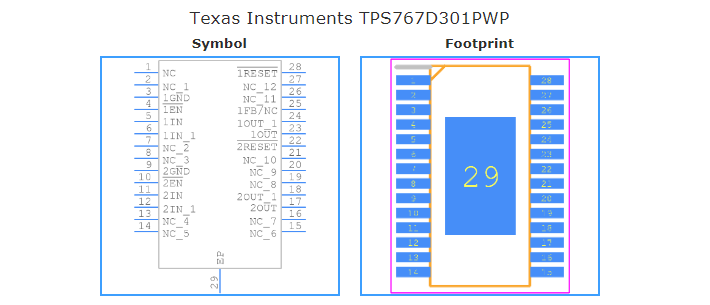

TPS767D301PWP引脚图
