SN74LVC1G3157DBVR
- 厂商名称TI德州仪器
- 元件分类模拟开关芯片
- 中文描述模拟开关，1放大器，SPDT，15 ohm，1.65V至5.5V，SOT-23，6引脚
- 英文描述5-V，2:1(SPDT)，1-channel general-purpose analog switch
- 数据手册SN74LVC1G3157DBVR数据手册Datasheet PDF
- 在线购买
SN74LVC1G3157DBVR概述
SN74LVC1G3157DBVR是单刀双掷（SPDT）模拟开关，设计用于1.65V至5.5V VCC操作。SN74LVC1G3157DBVR器件可以处理模拟和数字信号。SN74LVC1G3157DBVR器件允许幅度高达VCC（峰值）的信号沿任一方向传输。应用包括信号门控，斩波，调制或解调（调制解调器）以及用于模数和数模转换系统的信号多路复用。ESD保护超过JESD 22、2000V人体模型（A114-A），200V机器模型（A115-A）和1000V充电设备模型（C101）。
指定先断后合开关
轨到轨信号处理
工作频率高达300MHz
高度线性
高速，典型值为0.5ns（VCC=3V，CL=50pF）
低导通电阻，通常为≠6R（VCC=4.5V）
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
消费电子产品，便携式器材，计算机和计算机周边，通信与网络，音频，信号处理
指定先断后合开关
轨到轨信号处理
工作频率高达300MHz
高度线性
高速，典型值为0.5ns（VCC=3V，CL=50pF）
低导通电阻，通常为≠6R（VCC=4.5V）
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
消费电子产品，便携式器材，计算机和计算机周边，通信与网络，音频，信号处理
SN74LVC1G3157DBVR中文参数

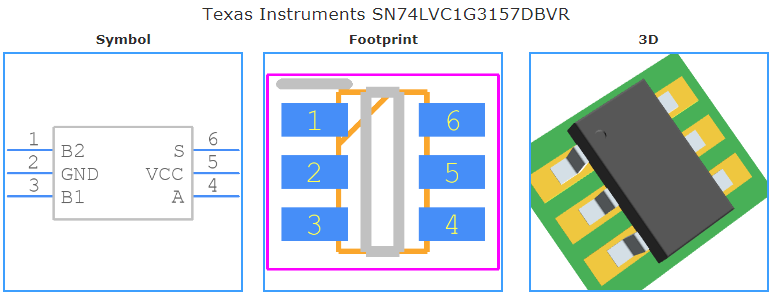

SN74LVC1G3157DBVR引脚图
