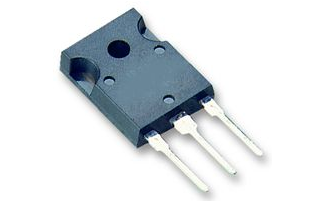

TIP142
- 厂商名称ST意法半导体
- 元件分类达林顿管
- 中文描述达林顿管，NPN，最大连续集电极电流10 A，TO-247封装，通孔安装，3引脚，每片1芯片，Vce=100 V
- 英文描述Trans Darlington NPN 100V 10A 80000mW 3-Pin(3+Tab)TO-220 Tube
- 数据手册TIP142数据手册Datasheet PDF
- 在线购买
TIP142概述
TIP142是NPN互补功率达林顿晶体管。该设备采用平面技术制造，具有基岛布局和整体式达林顿配置。出色的高增益性能以及极低的饱和电压。
单片达林顿配置
集成反并联集电极-发射极二极管
应用
音频，信号处理
单片达林顿配置
集成反并联集电极-发射极二极管
应用
音频，信号处理
TIP142中文参数
|
晶体管类型
|
NPN | 最大集电极-基极电压 | 100 V |
| 最大连续集电极电流 | 0.416666667 | 最大集电极-发射极饱和电压 | 3 V |
| 最大集电极-发射极电压 | 100 V | 最大集电极-基极截止电流 | 1mA |
| 最大发射极-基极电压 | 5 V | 宽度 | 5.15mm |
| 封装类型 | TO-247 | 尺寸 | 15.75 x 5.15 x 20.15mm |
| 安装类型 | 通孔 | 最低工作温度 | -65 °C |
| 引脚数目 | 3 | 高度 | 20.15mm |
| 晶体管配置 | 单 | 最高工作温度 | +150 °C |
| 每片芯片元件数目 | 1 | 长度 | 15.75mm |
| 最小直流电流增益 | 500 |
TIP142引脚图
