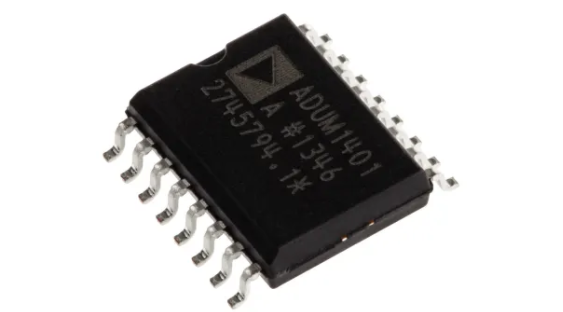

ADUM1401ARWZ
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器，四路，4通道，100 ns，2.7 V，5.5 V，SOIC，16引脚
- 英文描述Digital Isolator CMOS 4-CH 1Mbps 16-Pin SOIC W Tube
- 数据手册ADUM1401ARWZ数据手册Datasheet PDF
- 在线购买
ADUM1401ARWZ概述
ADUM1401ARWZ是一款四通道数字隔离器，采用16引脚WSOIC封装。该设备基于ADI公司的iCoupler技术。该隔离组件结合了高速CMOS和单片空心变压器技术，提供了优于光耦合器等替代产品的出色性能。通过避免使用LED和光电二极管，iCoupler器件消除了通常与光耦合器相关的设计难题。通过简单的iCoupler数字接口和稳定的性能特性，消除了典型的光耦合器对不确定的电流传输比，非线性传输函数，温度和寿命影响的担忧。ADuM1401隔离器提供四个独立的隔离通道，具有各种通道配置和数据速率。
最大数据速率为1Mbps
最大传播延迟为100ns
最大脉冲宽度失真为40ns
低功耗运行
双向通讯
精确的定时特性
高共模瞬变抗扰度大于25KV/?s
电源电压范围为2.7V至5.5V
3 V/5V电平转换
工作温度范围为-40°C至105°C
应用
通信与网络，工业
最大数据速率为1Mbps
最大传播延迟为100ns
最大脉冲宽度失真为40ns
低功耗运行
双向通讯
精确的定时特性
高共模瞬变抗扰度大于25KV/?s
电源电压范围为2.7V至5.5V
3 V/5V电平转换
工作温度范围为-40°C至105°C
应用
通信与网络，工业
ADUM1401ARWZ中文参数
| 最高数据速率 | 1Mbps | 针数目 | 16 |
| 通道数目 | 4 | 安装类型 | 表面安装 |
| 封装类型 | SOIC W | 最低工作温度 | -40°C |
| 最大正向电压 | 5V | 最高工作温度 | +105°C |
| 最大输入电流 | 10 μA | 长度 | 10.5mm |
| 隔离电压 | 2.5 kVrms | 深度 | 2.35mm |
| 上升时间 | 3ns | 宽度 | 7.6mm |
ADUM1401ARWZ引脚图
