NE5532ADR
- 厂商名称德州仪器
- 元件分类运算放大器
- 中文描述适用于音频应用的双通道、30V、10MHz、低噪声(6nV/√Hz)运算放大器
- 英文描述NE5532ADR,Dual Operational Amplifier 10MHz,8-Pin SOIC
- 数据手册NE5532ADR数据手册Datasheet PDF
- 在线购买
NE5532ADR概述
NE5532A器件是高性能运算放大器，具有出色的直流和交流特性。它们具有极低噪声、高输出驱动能力、高单位增益和最大输出摆幅带宽、低失真、高压摆率、输入保护二极管和输出短路保护等特点。这些运算放大器经过内部补偿，可实现单位增益操作。这些器件具有指定的等效输入噪声电压最大限制。
NE5532A的特性
等效输入噪声电压：
1 kHz时5 nV/√Hz Typ
单增益带宽：10 MHz Typ
共模抑制比：典型值100 dB
高直流电压增益：100 V/mV Typ
峰峰输出电压摆幅26 V Typ（VCC±=±15 V，RL=600Ω时
高回转率：9 V/μs典型值
NE5532A的特性
等效输入噪声电压：
1 kHz时5 nV/√Hz Typ
单增益带宽：10 MHz Typ
共模抑制比：典型值100 dB
高直流电压增益：100 V/mV Typ
峰峰输出电压摆幅26 V Typ（VCC±=±15 V，RL=600Ω时
高回转率：9 V/μs典型值
NE5532ADR中文参数
制造商:Texas Instruments
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:10 MHz
SR-转换速率:9 V/us
Vos-输入偏置电压:4 mV
Ib-输入偏流:800 nA
电源电压-最大:30 V
电源电压-最小:10 V
工作电源电流:8 mA
每个通道的输出电流:38 mA
CMRR-共模抑制比:100 dB
en-输入电压噪声密度:5 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:0℃
最大工作温度:+70℃
系列:NE5532A
双重电源电压:+/-9 V,+/-12 V
高度:1.58 mm
In—输入噪声电流密度:2.7 pA/sqrt Hz
长度:4.9 mm
最大双重电源电压:+/-15 V
最小双重电源电压:+/-5 V
工作电源电压:10 V to 30 V,+/-5 V to+/-15 V
产品种类:运算放大器-运放
通道数量:2 Channel
GBP-增益带宽产品:10 MHz
SR-转换速率:9 V/us
Vos-输入偏置电压:4 mV
Ib-输入偏流:800 nA
电源电压-最大:30 V
电源电压-最小:10 V
工作电源电流:8 mA
每个通道的输出电流:38 mA
CMRR-共模抑制比:100 dB
en-输入电压噪声密度:5 nV/sqrt Hz
封装/箱体:SOIC-8
安装风格:SMD/SMT
关闭:No Shutdown
最小工作温度:0℃
最大工作温度:+70℃
系列:NE5532A
双重电源电压:+/-9 V,+/-12 V
高度:1.58 mm
In—输入噪声电流密度:2.7 pA/sqrt Hz
长度:4.9 mm
最大双重电源电压:+/-15 V
最小双重电源电压:+/-5 V
工作电源电压:10 V to 30 V,+/-5 V to+/-15 V

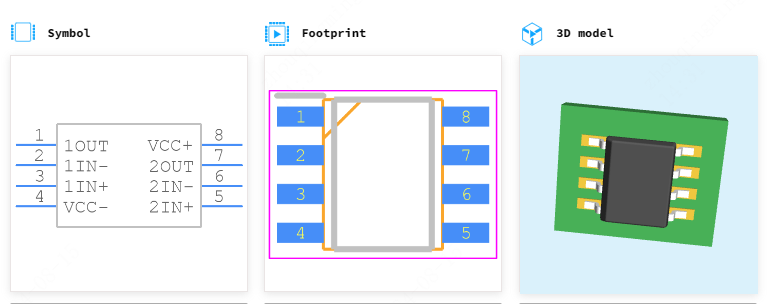

NE5532ADR引脚图
