TL022CDR

厂商名称德州仪器
元件分类运算放大器
中文描述双通道、30V、500kHz运算放大器
英文描述Dual Low-Power General-Purpose Operational Amplifier
数据手册TL022CDR数据手册Datasheet PDF
在线购买

TL022CDR概述

TL022是一款双路低功耗运算放大器，设计用于在许多应用中取代高功率器件，而不会牺牲系统性能。高输入阻抗、低电源电流以及在宽工作电源电压范围内的低等效输入噪声电压，使得这款运算放大器用途极为广泛，可用于各种模拟应用，包括电池供电电路。内部频率补偿、无闩锁效应、高压摆率和输出短路保护功能确保了产品的易用性。

TL022C的工作温度范围为0°C至70°C。

TL022的特性

超低功耗

±2-V电源时的功耗

典型值为170 uW

低输入偏置和失调电流

输出短路保护

低输入失调电压

内部频率补偿

无闩锁操作

流行的双运算放大器引脚布局

TL022CDR中文参数

制造商:Texas Instruments

产品种类:运算放大器-运放

通道数量:2 Channel

GBP-增益带宽产品:500 kHz

SR-转换速率:500 mV/us

Vos-输入偏置电压:5 mV

Ib-输入偏流:250 nA

电源电压-最大:30 V

电源电压-最小:7 V

工作电源电流:130 uA

每个通道的输出电流:6 mA

CMRR-共模抑制比:72 dB

en-输入电压噪声密度:50 nV/sqrt Hz

封装/箱体:SOIC-8

安装风格:SMD/SMT

关闭:No Shutdown

最小工作温度:0 C

最大工作温度:+70 C

系列:TL022

双重电源电压:+/-9 V,+/-12 V

最大双重电源电压:+/-15 V

最小双重电源电压:+/-5 V

工作电源电压:+/-5 V to+/-15 V

Pd-功率耗散:680 mW

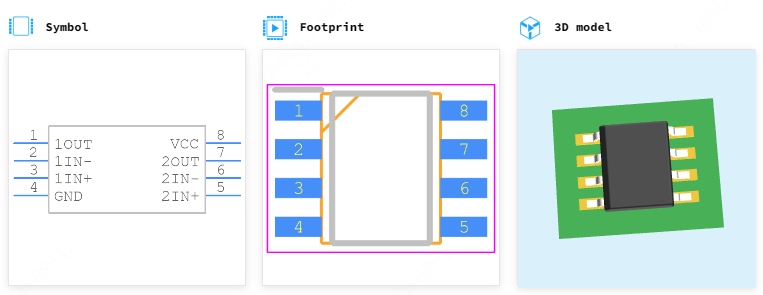

TL022CDR引脚图
