STM32F100RET6B
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述主流超值系列ARM Cortex-M3 MCU，具有512 KB Flash、24 MHz CPU、运动控制和CEC功能
- 英文描述ARM MCU,Access Line,STM32 Family STM32F1 Series Microcontrollers,ARM Cortex-M3,32bit,24 MHz
- 数据手册STM32F100RET6B数据手册Datasheet PDF
- 在线购买
STM32F100RET6B概述
STM32F100RET6B是一款高密度接入线STM32 F1系列32位微控制器，集成了工作频率为24MHz的高性能ARM Cortex-M3 RISC内核、高速嵌入式存储器（闪存高达512kB，SRAM高达32KB）以及连接到两个APB总线的各种增强型外设和I/O。该器件提供一个12位ADC、两个12位DAC、多达九个通用16位定时器和一个高级控制PWM定时器，以及标准通信接口-多达两个I²C、三个SPI、一个HDMI CEC、三个USART和两个UART。
24MHz最高频率，1.25 DMIPS/MHz（Dhrystone 2.1）性能
单周期乘法和硬件除法
灵活的静态存储器控制器，带4个芯片选择，支持SRAM、PSRAM和NOR存储器
LCD并行接口，8080/6800模式
时钟、复位和电源管理
POR、PDR和可编程电压检测器(PVD)
4至24MHz晶体振荡器
内部8MHz出厂微调RC
内部40kHz RC
用于CPU时钟的PLL
用于RTC的32kHz振荡器，带校准功能
睡眠、停止和待机模式
为RTC和备份寄存器提供VBAT电源
串行线调试(SWD)和JTAG接口
12通道DMA控制器
两个看门狗定时器（独立和窗口）
SysTick定时器
96位唯一ID
24MHz最高频率，1.25 DMIPS/MHz（Dhrystone 2.1）性能
单周期乘法和硬件除法
灵活的静态存储器控制器，带4个芯片选择，支持SRAM、PSRAM和NOR存储器
LCD并行接口，8080/6800模式
时钟、复位和电源管理
POR、PDR和可编程电压检测器(PVD)
4至24MHz晶体振荡器
内部8MHz出厂微调RC
内部40kHz RC
用于CPU时钟的PLL
用于RTC的32kHz振荡器，带校准功能
睡眠、停止和待机模式
为RTC和备份寄存器提供VBAT电源
串行线调试(SWD)和JTAG接口
12通道DMA控制器
两个看门狗定时器（独立和窗口）
SysTick定时器
96位唯一ID
STM32F100RET6B中文参数
制造商:STMicroelectronics
产品种类:ARM微控制器-MCU
系列:STM32F100RE
安装风格:SMD/SMT
封装/箱体:LQFP-64
核心:ARM Cortex M3
程序存储器大小:512 kB
数据总线宽度:32 bit
ADC分辨率:12 bit
最大时钟频率:24 MHz
输入/输出端数量:51 I/O
数据RAM大小:32 kB
电源电压-最小:2 V
电源电压-最大:3.6 V
最小工作温度:-40℃
最大工作温度:+85℃
数据Ram类型:SRAM
湿度敏感性:Yes
处理器系列:ARM Cortex M
产品种类:ARM微控制器-MCU
系列:STM32F100RE
安装风格:SMD/SMT
封装/箱体:LQFP-64
核心:ARM Cortex M3
程序存储器大小:512 kB
数据总线宽度:32 bit
ADC分辨率:12 bit
最大时钟频率:24 MHz
输入/输出端数量:51 I/O
数据RAM大小:32 kB
电源电压-最小:2 V
电源电压-最大:3.6 V
最小工作温度:-40℃
最大工作温度:+85℃
数据Ram类型:SRAM
湿度敏感性:Yes
处理器系列:ARM Cortex M

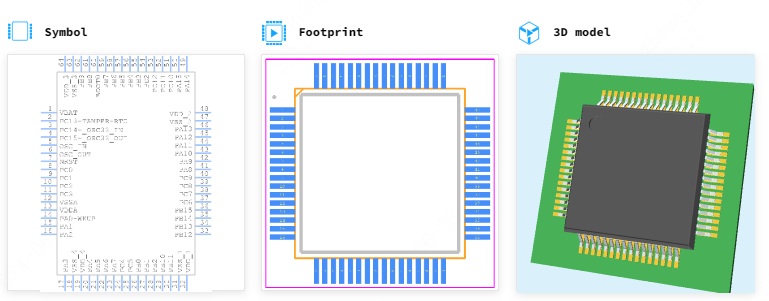

STM32F100RET6B引脚图
