ST1S10PHR
- 厂商名称意法半导体
- 元件分类开关稳压器
- 中文描述直流-直流开关降压,逐步递降稳压器,可调,2.5V-18V输入,3A输出,900kHz,PowerSO-8
- 英文描述STMicroelectronics,ST1S10PHR Step-Down Switching Regulator Adjustable,8-Pin PowerSO
- 数据手册ST1S10PHR数据手册Datasheet PDF
- 在线购买
ST1S10PHR概述
ST1S10PHR是一款具有抑制功能的高效降压PWM电流模式开关稳压器。该器件在2.5至18V的输入电源范围内工作，提供0.8V的可调输出电压。它可以在900kHz的固定频率下工作，也可以与外部时钟同步。高开关频率允许使用微小的SMD外部元件，而集成的同步整流器消除了对肖特基二极管的需求。该稳压器IC提供了出色的瞬态响应，并对热过热、开关过流和输出短路进行了全面保护。
2%直流输出电压公差
同步整流
内部软启动
动态短路保护
90%典型效率
2%直流输出电压公差
同步整流
内部软启动
动态短路保护
90%典型效率
ST1S10PHR中文参数
| 制造商: | STMicroelectronics | 输出端数量: | 1 Output |
| 产品种类: | 开关稳压器 | 静态电流: | 1.5 mA |
| 安装风格: | SMD/SMT | 开关频率: | 900 kHz |
| 封装 / 箱体: | SOIC-8 | 最小工作温度: | - 40 ℃ |
| 拓扑结构: | Buck | 最大工作温度: | + 125 ℃ |
| 输出电压: | 800 mV to 15.3 V | 系列: | ST1S10 |
| 输出电流: | 3 A |

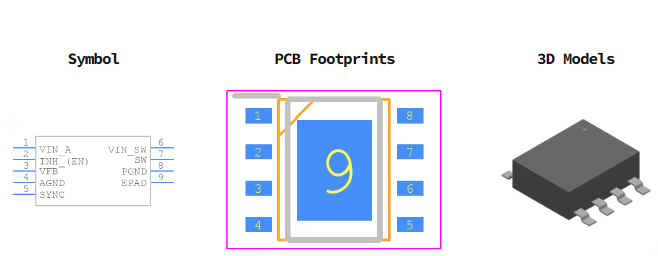

ST1S10PHR引脚图
