SN74ALS540NSR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述具有三态输出的 8 通道、4.5V 至 5.5V 双极反相器
- 英文描述Octal Buffers/Drivers With 3-State Outputs<span> </span>
- 数据手册SN74ALS540NSR数据手册Datasheet PDF
- 在线购买
SN74ALS540NSR概述
这些八进制缓冲器和线路驱动器具有广受欢迎的SN54ALS240A/SN74ALS240A系列的性能，同时提供输入和输出位于封装相对侧的引脚布局。这种布局大大方便了印刷电路板的布局。
三态控制门是一个2输入NOR门，如果任一输出使能（OE1或OE2）输入为高电平，则所有八个输出都处于高阻抗状态。
SN74ALS540提供反相数据。ALS541在输出端提供真数据。
SN74ALS540和SN74ALS541的-1版本与标准版本相同，只是建议的最大IOL增加到48 mA。SN54ALS541没有-1版本。
SN74ALS540的特性
3态输出驱动总线线路或缓冲内存地址寄存器
pnp输入减少直流负载
数据流引脚布局（所有输入位于输出的相反侧）
三态控制门是一个2输入NOR门，如果任一输出使能（OE1或OE2）输入为高电平，则所有八个输出都处于高阻抗状态。
SN74ALS540提供反相数据。ALS541在输出端提供真数据。
SN74ALS540和SN74ALS541的-1版本与标准版本相同，只是建议的最大IOL增加到48 mA。SN54ALS541没有-1版本。
SN74ALS540的特性
3态输出驱动总线线路或缓冲内存地址寄存器
pnp输入减少直流负载
数据流引脚布局（所有输入位于输出的相反侧）
SN74ALS540NSR中文参数
制造商:Texas Instruments
产品种类:缓冲器和线路驱动器
逻辑系列:ALS
输入线路数量:8 Input
输出线路数量:8 Output
极性:Inverting
封装/箱体:SOIC-20
高电平输出电流:-15 mA
低电平输出电流:24 mA
静态电流:5 mA
电源电压-最小:4.5 V
电源电压-最大:5.5 V
工作电源电流:22 mA
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
逻辑类型:Bipolar
通道数量:8℃hannel
工作电源电压:4.5 V to 5.5 V
输出类型:3-State
产品类型:Buffers&Line Drivers
传播延迟时间:12 ns
产品种类:缓冲器和线路驱动器
逻辑系列:ALS
输入线路数量:8 Input
输出线路数量:8 Output
极性:Inverting
封装/箱体:SOIC-20
高电平输出电流:-15 mA
低电平输出电流:24 mA
静态电流:5 mA
电源电压-最小:4.5 V
电源电压-最大:5.5 V
工作电源电流:22 mA
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
逻辑类型:Bipolar
通道数量:8℃hannel
工作电源电压:4.5 V to 5.5 V
输出类型:3-State
产品类型:Buffers&Line Drivers
传播延迟时间:12 ns

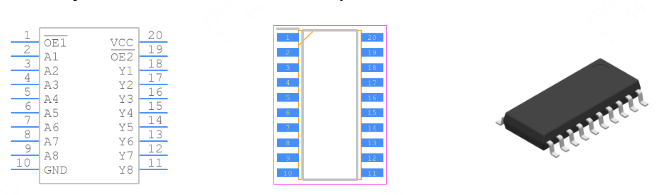

SN74ALS540NSR引脚图
