SN65HVD82DR
- 厂商名称TI德州仪器
- 元件分类线路收发器
- 中文描述德州仪器,线路收发器,8引脚,SON封装,RS-485接口,IEC和ESD保护
- 英文描述5V-Supply RS-485 with IEC ESD Protection 8-SOIC-40 to 85
- 数据手册SN65HVD82DR数据手册Datasheet PDF
- 在线购买
SN65HVD82DR概述
SN65HVD82DR兼具驱动器和接收器功能，稳健耐用，可满足特定工业应用中的严格要求。这些总线引脚可耐受ESD事件，并且具备符合人体模型、气隙放电和接触放电规范的高水平保护。
SN65HVD82DR将差分驱动器与差分接收器相结合，共同由单个5V电源供电。驱动器差分输出和接收器差分输入在内部连接，构成一个适用于半双工（两线制总线）通信的总线端口。该器件具有宽共模电压范围，因此适用于长线缆上的多点应用。该器件的额定温度范围介于-40°C和85°C之间。
产品特性
总线I/O保护
±16kV人体模型(HBM)保护
±12kV IEC 61000-4-2接触放电
+4kV IEC61000-4-4快速瞬态突发
工业温度范围：-40°C至85°C
用于噪声抑制的较大接收器滞后（典型值为60mV）
低功耗
＜1?A待机电流
＜1mA静态电流
信号传输速率经优化高达250kbps
SN65HVD82DR将差分驱动器与差分接收器相结合，共同由单个5V电源供电。驱动器差分输出和接收器差分输入在内部连接，构成一个适用于半双工（两线制总线）通信的总线端口。该器件具有宽共模电压范围，因此适用于长线缆上的多点应用。该器件的额定温度范围介于-40°C和85°C之间。
产品特性
总线I/O保护
±16kV人体模型(HBM)保护
±12kV IEC 61000-4-2接触放电
+4kV IEC61000-4-4快速瞬态突发
工业温度范围：-40°C至85°C
用于噪声抑制的较大接收器滞后（典型值为60mV）
低功耗
＜1?A待机电流
＜1mA静态电流
信号传输速率经优化高达250kbps
SN65HVD82DR中文参数
| 制造商: | Texas Instruments | 接收机数量: | 1 Receiver |
| 产品种类: | RS-422/RS-485 接口 IC | 工作电源电压: | 5 V |
| 安装风格: | SMD/SMT | 工作电源电流: | 900 uA |
| 封装 / 箱体: | SOIC-8 | 最小工作温度: | - 40 C |
| 系列: | SN65HVD82 | 最大工作温度: | + 85 C |
| 数据速率: | 0.25 Mb/s | 双工: | Half Duplex |
| 激励器数量: | 1 Driver | ESD 保护: | ESD Protection |

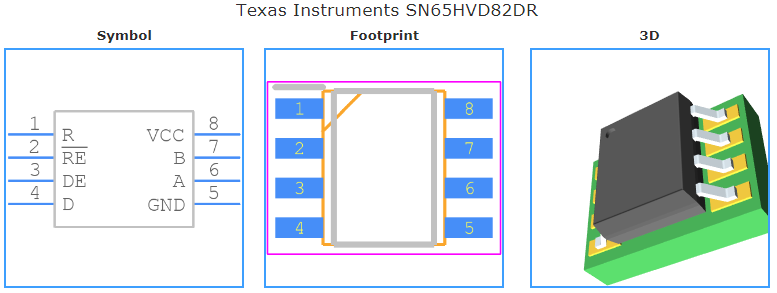

SN65HVD82DR引脚图
