TL072IDR
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述TI德州仪器,运算放大器,SOIC封装双通道,表面贴装安装,双电源,8引脚
- 英文描述TEXAS INSTRUMENTS TL072IDR Operational Amplifier,Dual,2 Amplifier,3 MHz,13 V/?s,7V to 36V,SOIC,8 Pins
- 数据手册TL072IDR数据手册Datasheet PDF
- 在线购买
TL072IDR概述
TL072IDR输入运算放大器在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。这些器件具有高压摆率、低输入偏置和失调电流以及低失调电压温度系数。TL072IDR的低谐波失真和低噪声等特性使其非常适合用于高保真和音频前置放大器应用。TL072IDR器件具有失调引脚以支持外部输入失调校正。
产品特性
低功耗
宽共模和差分电压范围
低输入偏置和失调电流
输出短路保护
低总谐波失真：0.003%（典型值）
低噪声
Vn=18nV/√Hz（典型值，f=1kHz）
高输入阻抗：JFET输入级
内部频率补偿
无锁存运行
高压摆率：13V/?s（典型值）
共模输入电压范围
产品特性
低功耗
宽共模和差分电压范围
低输入偏置和失调电流
输出短路保护
低总谐波失真：0.003%（典型值）
低噪声
Vn=18nV/√Hz（典型值，f=1kHz）
高输入阻抗：JFET输入级
内部频率补偿
无锁存运行
高压摆率：13V/?s（典型值）
共模输入电压范围
TL072IDR中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 封装类型 | SOIC | 最高工作温度 | +85 °C |
| 电源类型 | 双 | 典型输入电压噪声密度 | 18nV/√Hz |
| 每片芯片通道数目 | 2 | 轨对轨 | 无 |
| 引脚数目 | 8 | 高度 | 1.58mm |
| 典型增加带宽产品 | 3MHz | 典型电压增益 | 106 dB |
| 典型双电源电压 | ±12 V, ±15 V, ±5 V, ±9 V | 尺寸 | 4.9 x 3.91 x 1.58mm |
| 典型转换速率 | 13V/?s | 长度 | 4.9mm |
| 宽度 | 3.91mm |

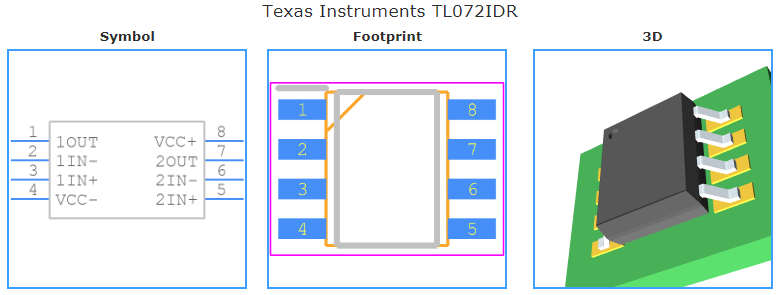

TL072IDR引脚图
