INA138NA/3K
- 厂商名称TI德州仪器
- 元件分类电流监控芯片
- 中文描述TI德州仪器,2.7V至36V、800kHz可变增益电流感应放大器,1个放大器,2?A,SOT-23,5引脚,-40°C,125°C
- 英文描述2.7 to 36V,800kHz Variable gain current sense amplifier 5-SOT-23-40 to 125
- 数据手册INA138NA/3K数据手册Datasheet PDF
- 在线购买
INA138NA/3K概述
INA138NA/3K是高侧单极电流分流监视器。具有宽输入共模电压范围和低静态电流，并且采用小型SOT-23封装，广泛适用于各类应用而设计。
输入共模和电源电压相互独立，INA138的电压范围为2.7V至36V，额定温度范围为–40°C至125°C。。静态电流仅为25?A，允许电源连接到电流测量分流器的任一侧，同时误差非常小。
该元器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为1至100以上。尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。
输入共模和电源电压相互独立，INA138的电压范围为2.7V至36V，额定温度范围为–40°C至125°C。。静态电流仅为25?A，允许电源连接到电流测量分流器的任一侧，同时误差非常小。
该元器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为1至100以上。尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。
INA138NA/3K中文参数
| 制造商: | Texas Instruments | 封装 / 箱体: | SOT-23-5 |
| 产品种类: | 电流和电力监控器、调节器 | 带宽: | 800 kHz |
| 产品: | Current Monitors | 特点: | Analog Output |
| 感应方式: | High Side | 工作温度范围: | - 40 C to + 125 C |
| 电源电压-最大: | 36 V | 系列: | INA138 |
| 电源电压-最小: | 2.7 V | 增益: | 1 V/V to 100 V/V |
| 工作电源电流: | 60 uA | 输入电压范围: | 2.7 V to 36 V |
| 准确性: | 0.005 | Ib - 输入偏流: | 2 uA |
| 最小工作温度: | - 40 C | 湿度敏感性: | Yes |
| 最大工作温度: | + 125 C | 工作电源电压: | 2.7 V to 36 V |
| 安装风格: | SMD/SMT | Vos - 输入偏置电压 : | 1 mV |

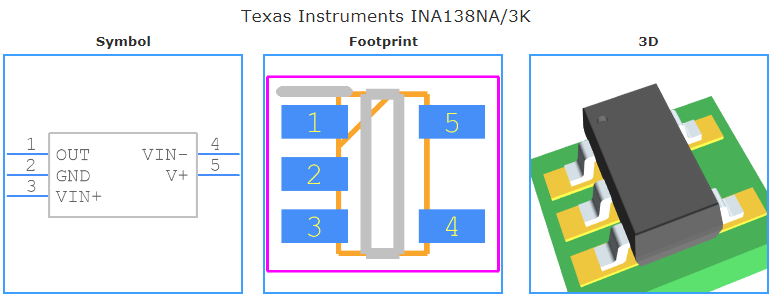

INA138NA/3K引脚图
