AM26LS31CDR
- 厂商名称TI德州仪器
- 元件分类驱动芯片
- 中文描述TI德州仪器,线路发送器,10Mbps 4路,最低工作温度0°C,单电源,差分信号,5V电源16引脚,SOIC封装
- 英文描述Quadruple differential line driver 16-SOIC 0 to 70
- 数据手册AM26LS31CDR数据手册Datasheet PDF
- 在线购买
AM26LS31CDR概述
AM26LS31CDR系列器件是四路互补输出线路驱动器，可满足ANSI TIA/EIA-422-B和ITU（原CCITT）建议V.11的要求。三态输出可提供用于驱动双绞线或平行双线传输线路等平衡线路的高电流，并在断电情况下处于高阻抗状态。四个驱动器均具有使能功能，该功能提供了两种可选输入：高电平有效使能和低电平有效使能（G、G）输入。低功耗肖特基电路可在不牺牲速度的情况下降低功耗。
产品特性
符合或超出ANSI TIA/EIA-422-B和ITU的要求
采用5V单电源供电
TTL兼容
互补输出
断电时具有高输出阻抗
互补输出使能输入
产品特性
符合或超出ANSI TIA/EIA-422-B和ITU的要求
采用5V单电源供电
TTL兼容
互补输出
断电时具有高输出阻抗
互补输出使能输入
AM26LS31CDR中文参数
| 发送器数目 | 4 (RS-422) | 引脚数目 | 16 |
| 每线路的驱动器数目 | 10 (RS-422) | 接口标准 | EIA/TIA-422-B，ITU-V.11，RS-422 |
| 数据速率 | 10Mbps | 尺寸 | 9.9 x 3.91 x 1.58mm |
| 发送器信号类型 | 差分 | 高度 | 1.58mm |
| 电源类型 | 单 | 长度 | 9.9mm |
| 典型单电源电压 | 5 V | 最低工作温度 | 0 °C |
| 安装类型 | 表面贴装 | 最高工作温度 | +70 °C |
| 封装类型 | SOIC | 宽度 | 3.91mm |

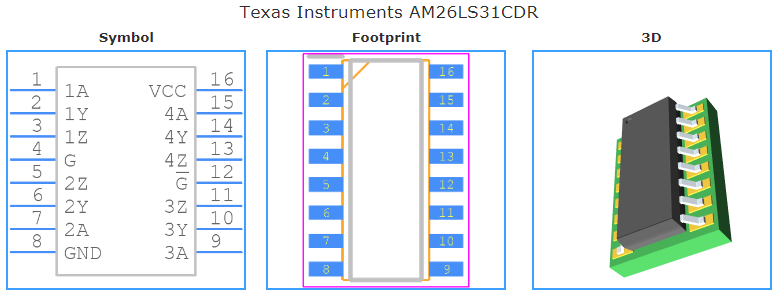

AM26LS31CDR引脚图
