TPS54260DGQR
- 厂商名称TI德州仪器
- 元件分类开关稳压器
- 中文描述具有Eco-Mode的3.5V至60V输入、2.5A降压转换器
- 英文描述3.5V to 60V Input,2.5A Step-Down Converter with Eco-Mode 10-HVSSOP-40 to 125
- 数据手册TPS54260DGQR数据手册Datasheet PDF
- 在线购买
TPS54260DGQR概述
TPS54260DGQR器件是一款具有集成高侧MOSFET的60V、2.5A降压稳压器。它采用电流模式控制，可实现简单的外部补偿和灵活的组件选择。其低纹波脉冲跳跃模式可将无负载的稳压输出电源电流减小至138?A。通过使用使能引脚，在该引脚为低电平时，关断电源电流将降至1.3?A。
欠压锁定(UVLO)电压在内部设定为2.5V，但可利用使能引脚将该值进行提高。输出电压启动斜坡受控于慢启动引脚，还可以配置该引脚来控制排序和跟踪。开漏电源正常信号表示输出处于其标称电压值的94%至107%之内。
宽开关频率范围实现了对效率及外部组件尺寸的优化。频率折返和热关断功能可在过载情况下对部件提供保护。
TPS54260采用10引脚耐热增强型MSOP封装和10引脚3mm×3mm小外形尺寸无引线(SON)PowerPAD封装。
欠压锁定(UVLO)电压在内部设定为2.5V，但可利用使能引脚将该值进行提高。输出电压启动斜坡受控于慢启动引脚，还可以配置该引脚来控制排序和跟踪。开漏电源正常信号表示输出处于其标称电压值的94%至107%之内。
宽开关频率范围实现了对效率及外部组件尺寸的优化。频率折返和热关断功能可在过载情况下对部件提供保护。
TPS54260采用10引脚耐热增强型MSOP封装和10引脚3mm×3mm小外形尺寸无引线(SON)PowerPAD封装。
TPS54260DGQR中文参数
| 制造商: | Texas Instruments | 最小输入电压: | 3.5 V |
| 产品种类: | 开关稳压器 | 开关频率: | 581 kHz |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 C |
| 封装 / 箱体: | MSOP-PowerPad-10 | 最大工作温度: | + 125 C |
| 输出电压: | 0.8 V to 58 V | 系列: | TPS54260 |
| 输出电流: | 2.5 A | 输入电压: | 3.5 V to 60 V |
| 输出端数量: | 1 Output | 工作温度范围: | - 40 C to + 125 C |
| 最大输入电压: | 60 V | 工作电源电流: | 138 uA |
| 拓扑结构: | Buck | 电源电压-最小: | 3.5 V |

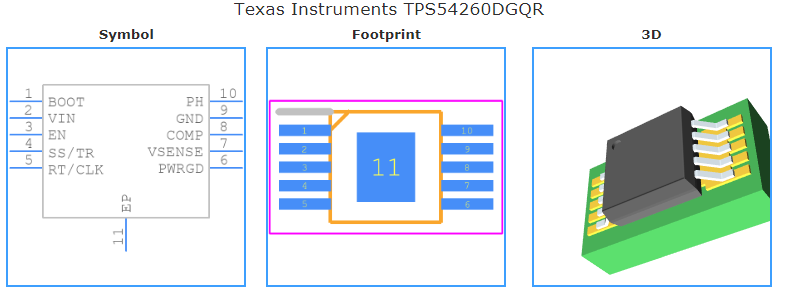

TPS54260DGQR引脚图
