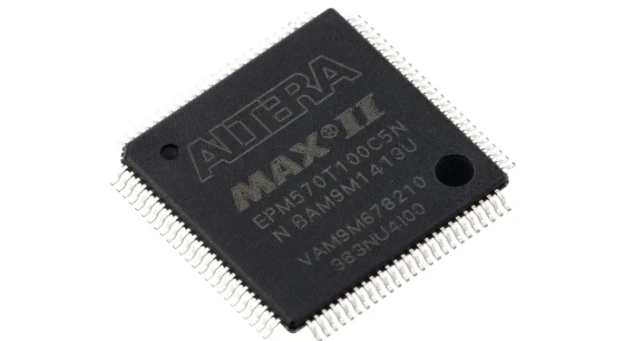

EPM570T100C5N
- 厂商名称Altera阿尔特拉
- 元件分类可编程逻辑芯片
- 中文描述Altera MAX II系列CPLD,76 I/O,57逻辑块,闪存存储器,440宏单元,ISP,100引脚TQFP封装
- 英文描述Flash PLD,8.7ns,440-Cell,CMOS,PQFP100,16 X 16 MM,0.50 MM PITCH,LEAD FREE,TQFP-100
- 数据手册EPM570T100C5N数据手册Datasheet PDF
- 在线购买
EPM570T100C5N概述
EPM570T100C5N是一款FLASH复杂可编程逻辑器件,具有570个逻辑单元和440个宏单元.与其他CPLD架构相比,MAX®II具有高I/O数量,快速性能和可靠接头.MAX II器件具有MultiVolt?内核,用户闪存(UFM)模块与增强型系统内可编程性(ISP),可降低功耗,同时为应用提供可编程解决方案,如总线桥接,I/O扩展,上电复位(POR)和排序控制以及设备配置控制.
即时启用,非易失性架构
提供快速传播延迟与时钟至输出时间
UFM块高达8kb,用于非易失性存储
支持热插拔
即时启用,非易失性架构
提供快速传播延迟与时钟至输出时间
UFM块高达8kb,用于非易失性存储
支持热插拔
EPM570T100C5N中文参数
| 系列名称 | MAX II | 尺寸 | 14 x 14 x 1mm |
| 宏单元数目 | 440 | 高度 | 1mm |
| 用户I/O数目 | 76 | 长度 | 14mm |
| 存储器类型 | 闪存 | 最大工作电源电压 | 3.6 V |
| 逻辑块/元件数目 | 57 | 最高工作温度 | +85 °C |
| 在线系统可编程性 | 系统中 | 最小工作电源电压 | 2.375 V |
| 安装类型 | 表面贴装 | 宽度 | 14mm |
| 封装类型 | TQFP | 再编程支持 | 是 |
| 引脚数目 | 100 | 最低工作温度 | 0 °C |
| 独立输出使能控制 | 是 |
EPM570T100C5N引脚图
