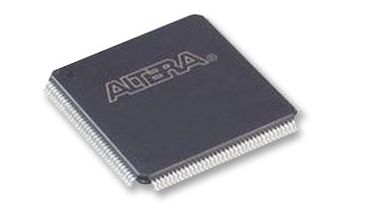

EPM240T100C5N
- 厂商名称Altera阿尔特拉
- 元件分类CPLD芯片
- 中文描述Altera MAX II系列,CPLD,80 I/O,24逻辑块,闪存存储器,192宏单元,ISP,100引脚TQFP封装
- 英文描述Flash PLD,7.5ns,192-Cell,CMOS,PQFP100,16 X 16 MM,0.50 MM PITCH,LEAD FREE,TQFP-100
- 数据手册EPM240T100C5N数据手册Datasheet PDF
- 在线购买
EPM240T100C5N概述
EPM240T100C5N是一款MAX II即时启动非易失性CPLD,速度等级为5,100引脚TQFP封装.该产品基于0.18?m,6层金属闪存工艺,非易失性存储8Kbits.MAX II器件提供高I/O数量,快速性能与高可靠性.产品具有MultiVolt核心,用户闪存(UFM)模块与增强的系统内可编程性(ISP).MAX II器件设计用于降低成本与功耗,同时为总线桥接,I/O扩展,上电复位(POR),定序控制与器件配置控制等应用提供可编程解决方案.
引脚至引脚最长延迟(tpd)为4.7ns
MultiVolt核心外部电源电压为3.3V,2.5V
240个逻辑元件(LE)
192个宏蜂窝
高达80个用户I/O引脚
工作结温范围0°C至85°C
待机电流低至25?A
16位计数器,最大全局时钟频率为201.1MHz
支持热插拔
ISP电路符合IEEE 1532标准
应用目标
嵌入式设计与开发
引脚至引脚最长延迟(tpd)为4.7ns
MultiVolt核心外部电源电压为3.3V,2.5V
240个逻辑元件(LE)
192个宏蜂窝
高达80个用户I/O引脚
工作结温范围0°C至85°C
待机电流低至25?A
16位计数器,最大全局时钟频率为201.1MHz
支持热插拔
ISP电路符合IEEE 1532标准
应用目标
嵌入式设计与开发
EPM240T100C5N中文参数
| 系列名称 | MAX II | 尺寸 | 14 x 14 x 1mm |
| 宏单元数目 | 192 | 高度 | 1mm |
| 用户I/O数目 | 80 | 长度 | 14mm |
| 存储器类型 | 闪存 | 最大工作电源电压 | 1.89 V |
| 逻辑块/元件数目 | 24 | 最高工作温度 | +85 °C |
| 在线系统可编程性 | 系统中 | 宽度 | 14mm |
| 安装类型 | 表面贴装 | 再编程支持 | 是 |
| 封装类型 | TQFP | 最低工作温度 | 0 °C |
| 引脚数目 | 100 | 最小工作电源电压 | 1.71 V |
| 独立输出使能控制 | 是 |
EPM240T100C5N引脚图
