TMS320F28027PTT
- 厂商名称TI德州仪器
- 元件分类32位微控制器-MCU
- 中文描述德州仪器,23位微控制器,MCU,Piccolo系列,48引脚,LQFP封装,CAN通道数0,C28x,表面贴装安装
- 英文描述C2000?32-bit MCU with 60 MHz,64 KB Flash 48-LQFP-40 to 105
- 数据手册TMS320F28027PTT数据手册Datasheet PDF
- 在线购买
TMS320F28027PTT概述
TMS320F28027PTT是一款32位Piccolo微控制器，具有C28x?内核的功能以及高度集成的控制外设，低引脚数器件.该系列与以前的基于C28x的代码相兼容，并提供高度模拟集成.内部稳压器可用于单轨运作.HRPWM模块通过改进，可实现双边控制(频率调制).添加了模拟比较器带内部10位参考，可直接路由以控制PWM输出.模数转换器转换0至3.3V固定满量程范围，并支持比例度量VREFHI/VREFLO参考.模数转换器接口已进行了优化，低延迟.
高效率32位CPU(TMS320C28x?)
16 x 16和32 x 32 MAC运作
16 x 16双MAC
哈佛总线架构
原子操作
快速中断响应与处理
统一的存储器编程型号
代码(C/C++与汇编)
小字节序
无电源排序要求
集成上电与掉电复位
2个内部零引脚振荡器
片上晶体振荡器/外部时钟输入
支持动态PLL比例变化
看门狗定时器模块
时钟丢失检测电路
外设中断扩展(PIE)模块，支持所有外设中断
3个32位CPU定时器
每个ePWM模块带有独立16位定时器
代码安全模块
应用
电源管理，发光二极管照明，车用，工业
高效率32位CPU(TMS320C28x?)
16 x 16和32 x 32 MAC运作
16 x 16双MAC
哈佛总线架构
原子操作
快速中断响应与处理
统一的存储器编程型号
代码(C/C++与汇编)
小字节序
无电源排序要求
集成上电与掉电复位
2个内部零引脚振荡器
片上晶体振荡器/外部时钟输入
支持动态PLL比例变化
看门狗定时器模块
时钟丢失检测电路
外设中断扩展(PIE)模块，支持所有外设中断
3个32位CPU定时器
每个ePWM模块带有独立16位定时器
代码安全模块
应用
电源管理，发光二极管照明，车用，工业
TMS320F28027PTT中文参数
| 系列名称 | Piccolo | 脉冲宽度调制 | 8 x 16 位 |
| 封装类型 | LQFP | 高度 | 1.45mm |
| 安装类型 | 表面贴装 | 计时器分辨率 | 32Bit |
| 引脚数目 | 48 | 模数转换器 | 1（13 x 12 位） |
| 装置核芯 | C28x | 尺寸 | 7.2 x 7.2 x 1.45mm |
| 数据总线宽度 | 32Bit | I2C通道数目 | 1 |
| 程序存储器大小 | 32 kB | 计时器 | 3 x 32 位 |
| 最大频率 | 60MHz | 计时器数目 | 3 |
| 内存大小 | 6 kB | 指令集结构 | 哈佛 |
| 模数转换器通道 | 13 | 模数转换器单元数目 | 1 |
| SPI通道数目 | 1 | 最低工作温度 | -40 °C |
| 典型工作电源电压 | 2.97 → 3.63 V | 模数转换器分辨率 | 12Bit |
| PWM通道 | 8 | 长度 | 7.2mm |
| 宽度 | 7.2mm | 最高工作温度 | +105 °C |
| UART通道数目 | 1 | PWM分辨率 | 16Bi |
| 程序存储器类型 | 闪存 |

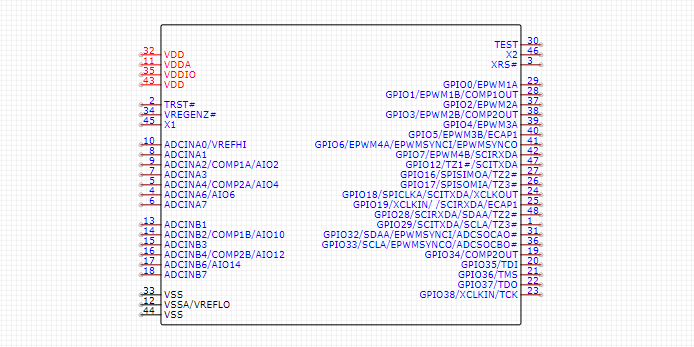

TMS320F28027PTT引脚图
