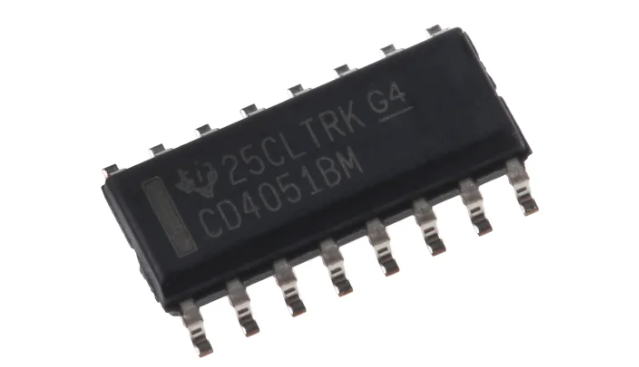

CD4051BM96
- 厂商名称TI德州仪器
- 元件分类多路器开关芯片
- 中文描述德州仪器,多路器开关芯片,单通道模拟多路复用器,8:1,1:8,3V至20V,SOIC-16
- 英文描述20-V,8:1,1-channel analog multiplexer with logic-level conversion 16-SOIC-55 to 125
- 数据手册CD4051BM96数据手册Datasheet PDF
- 在线购买
CD4051BM96概述
CD4051BM96是具有逻辑电平转换的CMOS单8通道模拟多路复用器/多路解复用器，具有低导通阻抗和非常低的OFF泄漏电流的数字控制模拟开关。这些多路复用器电路在整个VDD-VSS和VDD-VEE供电电压范围内消耗极低的静态功率，而与控制信号的逻辑状态无关。
3至20V数字，＜=20VP-P模拟，多种数字和模拟信号电平
低导通电阻，在VDD-VEE=18V的15 VP-P信号输入范围内为125R（典型值）
高截止电阻，在VDD-VEE=18V时，通道泄漏为±100pA（典型值）
3至20V（VDD-VSS=3至20V）的数字寻址信号的逻辑电平转换
片上二进制地址解码
5、10和15V参数额定值
100％已测试20V静态电流
在整个封装温度范围内，最大输入电流在18V时为1?A，在18V和25°C时为100nA
先断后合开关消除了通道重叠
绿色产品，无Sb/Br
应用领域
信号处理,工业,自动化与过程控制,消费电子产品,音频,传感与仪器
3至20V数字，＜=20VP-P模拟，多种数字和模拟信号电平
低导通电阻，在VDD-VEE=18V的15 VP-P信号输入范围内为125R（典型值）
高截止电阻，在VDD-VEE=18V时，通道泄漏为±100pA（典型值）
3至20V（VDD-VSS=3至20V）的数字寻址信号的逻辑电平转换
片上二进制地址解码
5、10和15V参数额定值
100％已测试20V静态电流
在整个封装温度范围内，最大输入电流在18V时为1?A，在18V和25°C时为100nA
先断后合开关消除了通道重叠
绿色产品，无Sb/Br
应用领域
信号处理,工业,自动化与过程控制,消费电子产品,音频,传感与仪器
CD4051BM96中文参数
| 配置 | 单 8:1 | 典型双电源电压 | ±3 V, ±5 V |
| 封装类型 | SOIC | 最低工作温度 | -55 °C |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 典型单电源电压 | 5 V, 9 V, 12 V, 15 V, 18 V | 每片芯片通道数目 | 1 |
| 开关类型 | 模拟多路复用器 | 长度 | 9.9mm |
| 引脚数目 | 16 | 尺寸 | 9.9 x 3.91 x 1.58mm |
| 电源类型 | 双，单 | 多路复用器结构 | 0.334027778 |
| 输入信号类型 | 单端 | 高度 | 1.58mm |
| 输出信号类型 | 单端 | 宽度 | 3.91mm |

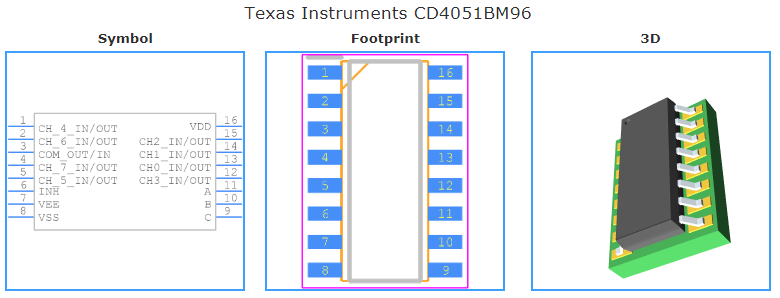

CD4051BM96引脚图
