PIC16F685-I/P
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元，闪存，PIC16 Family PIC16F6XX Series Microcontrollers，20 MHz，7 KB，256 Byte，20引脚，DIP
- 英文描述MCU 8-bit PIC RISC 7KB Flash 5V Automotive 20-Pin PDIP Tube
- 数据手册PIC16F685-I/P数据手册Datasheet PDF
- 在线购买
PIC16F685-I/P概述
PIC16F685-I/P是中等范围的PIC16系列8位功能强大（200纳秒指令执行），但易于编程（仅35条单字指令），基于CMOS闪存的单片机具有强大的PIC®（RISC）架构。该产品具有公认的中端x14架构的所有优点，并具有标准化功能，包括7kB可寻址程序存储器大小，256bytes数据存储器大小，18个通用I/O引脚，两个比较器和12通道10-位模数（A/D）转换器。该器件的最大工作频率为20MHz，工作电压范围为2至5.5V。
35条（14位宽）易于学习的说明
8级硬件堆栈
1个（9位）文件选择寄存器
硬件中断处理
32kHz至8MHz内部振荡器
256字节EEPROM数据存储器
欠压复位（BOR）
上电复位（POR）
内部参考电压（带隙）
两个8位数字计时器
1个16位数字计时器
1个增强的捕获/比较/PWM（ECCP）
在线串行编程?（ICSP?）
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
35条（14位宽）易于学习的说明
8级硬件堆栈
1个（9位）文件选择寄存器
硬件中断处理
32kHz至8MHz内部振荡器
256字节EEPROM数据存储器
欠压复位（BOR）
上电复位（POR）
内部参考电压（带隙）
两个8位数字计时器
1个16位数字计时器
1个增强的捕获/比较/PWM（ECCP）
在线串行编程?（ICSP?）
应用
工业，车用，消费电子产品，电机驱动与控制，照明，医用，安全
PIC16F685-I/P中文参数
| 系列名称 | PIC16F | 计时器数目 | 3 |
| 封装类型 | PDIP | 计时器 | 1 x 16位，2 x 8位 |
| 安装类型 | 通孔 | 高度 | 4.95mm |
| 引脚数目 | 20 | 计时器分辨率 | 8 bit, 16 bit |
| 装置核芯 | PIC | 最低工作温度 | -40 °C |
| 数据总线宽度 | 8Bit | 最高工作温度 | +85 °C |
| 程序存储器大小 | 256B，4096x14 字 | 模数转换器单元数目 | 1 |
| 最大频率 | 20MHz | 指令集结构 | RISC |
| 内存大小 | 256 B | 脉冲宽度调制 | 1(ECCP) |
| PWM单元数目 | 1 | 宽度 | 0.28in |
| 模数转换器通道 | 12 | 长度 | 26.92mm |
| 典型工作电源电压 | 2 至 5.5 V | 模数转换器 | 12 x 10 位 |
| 尺寸 | 1.06 x 0.28 x 0.195in | 模数转换器分辨率 | 10Bit |
| 程序存储器类型 | 闪存 |

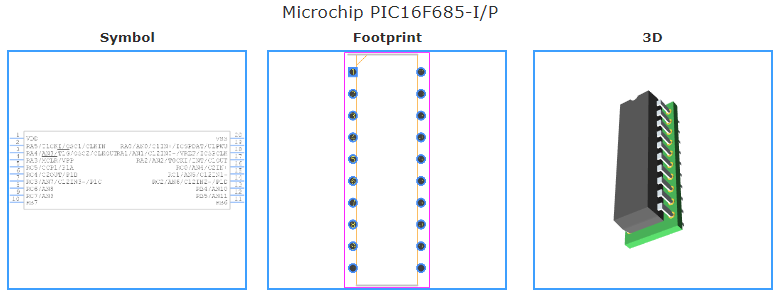

PIC16F685-I/P引脚图
