SN74LVC1GU04DBVR

厂商名称德州仪器
元件分类反相器
中文描述单通道1.65V至5.5V反相器
英文描述Single Inverter Gate
数据手册SN74LVC1GU04DBVR数据手册Datasheet PDF
在线购买

SN74LVC1GU04DBVR概述

这款单反相器栅极设计用于1.65 V至5.5 V VCC工作电压。

SN74LVC1GU04器件包含一个无缓冲输出的反相器，可执行布尔函数Y=A。

NanoFree封装技术是器件封装概念的重大突破，它将裸片作为封装。

sn74lvc1gu04的特性

采用德州仪器

NanoFree™封装

支持5 V VCC操作

输入可接受高达5.5 V的电压

无缓冲输出

3.3 V时最大tpd为3.7 ns

功耗低，最大ICC为10-µA

3.3 V时输出驱动为±24 mA

Ioff支持实时插入、部分掉电模式和反向驱动保护

闩锁性能超过JESD 78 II类100 mA

ESD保护超过JESD 22

2000-V人体模型(A114-A)

200-V机器型号(A115-A)

1000-V充电设备型号(C101)

SN74LVC1GU04DBVR中文参数

制造商:Texas Instruments

产品种类:变换器

电路数量:1 Circuit

逻辑系列:LVC

逻辑类型:Inverting

封装/箱体:SOT-23-5

电源电压-最大:5.5 V

电源电压-最小:1.65 V

最小工作温度:-40℃

最大工作温度:+125℃

安装风格:SMD/SMT

高电平输出电流:-32 mA

输入类型:CMOS,TTL

低电平输出电流:32 mA

工作电源电压:1.65 V to 5.5 V

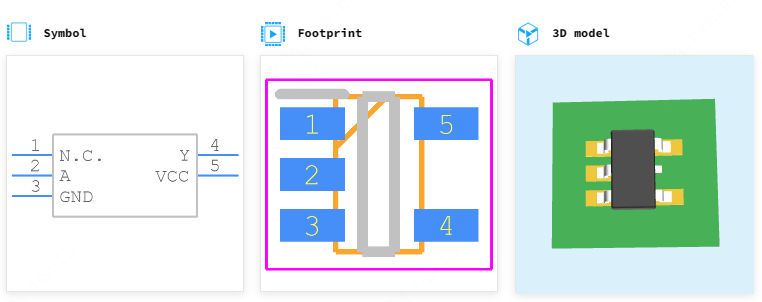

SN74LVC1GU04DBVR引脚图
