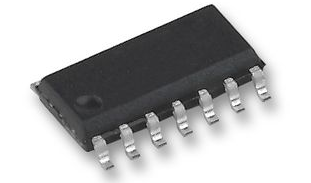

MC14093BDR2G
- 厂商名称ON安森美
- 元件分类门极和反相器
- 中文描述逻辑集成电路，NAND门，四路，2输入，14引脚，SOIC，4093
- 英文描述NAND Gate 4-Element 2-IN CMOS Automotive 14-Pin SOIC N T/R
- 数据手册MC14093BDR2G数据手册Datasheet PDF
- 在线购买
MC14093BDR2G概述
MC14093BDR2G是具有施密特触发器输入的四路2输入NAND门，由MOS P通道和N通道增强模式器件以单片结构构建。该设备主要用于需要低功耗和/或高抗扰度的场合。可以使用MC14093B代替MC14011B四路2输入NAND门，以增强抗噪能力或“叠加”缓慢变化的波形。
能够驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
所有输入均具有三重二极管保护
CD4093的引脚换引脚
每个输入都有独立的施密特触发器
应用
工业
能够驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
所有输入均具有三重二极管保护
CD4093的引脚换引脚
每个输入都有独立的施密特触发器
应用
工业
MC14093BDR2G中文参数
| 逻辑功能 | NAND | 最长传播延迟时间@最长CL | 80 ns @ 15 V, 100 ns @ 10 V, 250 ns @ 5 V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 3 V |
| 元件数目 | 4 | 最大低电平输出电流 | 4.2mA |
| 每逻辑门 的输入端数量 | 2 | 长度 | 8.75mm |
| 施密特触发器输入 | 是 | 最高工作温度 | +125 °C |
| 封装类型 | SOIC | 最低工作温度 | -55 °C |
| 引脚数目 | 14 | 传输延迟测试条件 | 50pF |
| 逻辑系列 | 4000 | 尺寸 | 8.75 x 4 x 1.5mm |
| 输入类型 | 施密特触发器 | 高度 | 1.5mm |
| 最大工作电源电压 | 18 V | 宽度 | 4mm |
| 最大高电平输出电流 | -4.2mA |
MC14093BDR2G引脚图
