ADS1115IDGSR
- 厂商名称TI德州仪器
- 元件分类模数转换芯片
- 中文描述模数转换器，16 bit，860 SPS，差分、单端，I2C，单，2 V
- 英文描述16-Bit 860SPS 4-Ch Delta-Sigma ADC With PGA，Oscillator，Vref，Comparator，and I2C
- 数据手册ADS1115IDGSR数据手册Datasheet PDF
- 在线购买
ADS1115IDGSR概述
ADS1115IDGSR器件是兼容I2C的16位高精度低功耗模数转换器(ADC)，采用超小型无引线X2QFN-10封装。ADS1115IDGSR件采用了低漂移电压基准和振荡器以及可编程增益放大器(PGA)和数字比较器。这些特性加以较宽的工作电源电压范围使得ADS1115IDGSR非常适合功率受限和空间受限的传感器测量应用中经常遇到的特定频率下OPAx189的EMIRR+IN值。
ADS1115IDGSR可在数据速率高达每秒860个样本(SPS)的情况下执行转换。PGA可提供从±256mV到±6.144V的输入范围，从而实现精准的大小信号测量。ADS1115具有一个输入多路复用器(MUX)，可实现两次差动输入测量或四次单端输入测量。在ADS1114和ADS1115中可使用数字比较器进行欠压和过压检测。
ADS1115IDGSR既可在连续转换模式下工作，也可在单冲模式下工作。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。
特性
超小型X2QFN封装：
2mm×1.5mm×0.4mm
宽电源电压：2.0V至5.5V
低流耗：150?A
（连续转换模式）
可编程数据传输速率：
8SPS至860SPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C接口：四个引脚可选地址
四个单端输入或两个差分输入(ADS1115)
可编程比较器（ADS1114和ADS1115）工作温度范围：
ADS1115IDGSR可在数据速率高达每秒860个样本(SPS)的情况下执行转换。PGA可提供从±256mV到±6.144V的输入范围，从而实现精准的大小信号测量。ADS1115具有一个输入多路复用器(MUX)，可实现两次差动输入测量或四次单端输入测量。在ADS1114和ADS1115中可使用数字比较器进行欠压和过压检测。
ADS1115IDGSR既可在连续转换模式下工作，也可在单冲模式下工作。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。
特性
超小型X2QFN封装：
2mm×1.5mm×0.4mm
宽电源电压：2.0V至5.5V
低流耗：150?A
（连续转换模式）
可编程数据传输速率：
8SPS至860SPS
单周期稳定
内部低漂移电压基准
内部振荡器
I2C接口：四个引脚可选地址
四个单端输入或两个差分输入(ADS1115)
可编程比较器（ADS1114和ADS1115）工作温度范围：
ADS1115IDGSR中文参数
| 制造商: | Texas Instruments | 最大工作温度: | + 125 C |
| 产品种类: | 模数转换器 - ADC | 特点: | Comparator, Oscillator, PGA |
| 系列: | ADS1115 | 高度: | 1.02 mm |
| 安装风格: | SMD/SMT | 长度: | 3 mm |
| 封装 / 箱体: | MSOP-10 | 转换器数量: | 1 Converter |
| 分辨率: | 16 bit | 功耗: | 0.3 mW |
| 通道数量: | 2 Channel/4 Channel | 类型: | Precision ADC |
| 接口类型: | I2C | 宽度: | 3 mm |
| 采样比: | 860 S/s | 参考类型: | Internal |
| 输入类型: | Differential/Single-Ended | 关闭: | Shutdown |
| 结构: | Sigma-Delta | INL - 积分非线性: | 1 LSB |
| 模拟电源电压: | 2 V to 5.5 V | 湿度敏感性: | Yes |
| 数字电源电压: | 2 V to 5.5 V | 工作电源电压: | 2 V to 5.5 V |
| 最小工作温度: | - 40 C | Pd-功率耗散: | 900 uW |

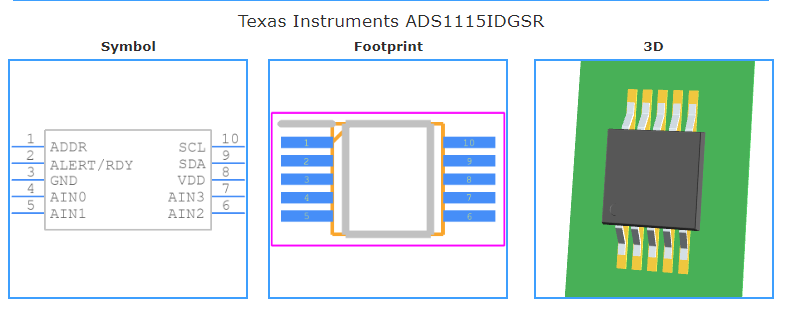

ADS1115IDGSR引脚图
