TPS5420DR
- 厂商名称TI德州仪器
- 元件分类DCDC芯片
- 中文描述DC-DC开关(降压)稳压器，可调节，500 kHz，5.5V-36V输入，1.22V-31V/2 A输出，SOIC-8
- 英文描述Conv DC-DC 5.5V to 36V Synchronous Step Down Single-Out 1.23V to 31V 2A 8-Pin SOIC T/R
- 数据手册TPS5420DR数据手册Datasheet PDF
- 在线购买
TPS5420DR概述
列功能的基片上包括一个高性能电压误差放大器，可在瞬态条件下提供严格的电压调节精度。欠压锁定电路，防止在输入电压达到5.5 V之前启动；内部设置的慢启动电路以限制浪涌电流；电压前馈电路可改善瞬态响应。使用ENA引脚，关断电源电流通常降低到18?A。其他功能包括高有效使能，过流限制，过压保护和热关断。为了降低设计复杂性和外部组件数量，TPS5420反馈环路在内部得到补偿。
TPS5420器件采用易于使用的8引脚SOIC封装。TI提供了评估模块和Designer软件工具，以帮助快速实现高性能电源设计，从而满足激进的设备开发周期。
宽输入电压范围：5.5 V至36 V
高达2A的连续（3A峰值）输出电流
110mΩ集成MOSFET开关可实现高达95％的高效率
宽输出电压范围：可调至低至1.22 V
，初始精度为1.5％
内部补偿可最大限度减少外部零件数量
固定500kHz开关频率，适用于较小的滤波器尺寸
输入电压前馈改善了线路调整率和瞬态响应
具有过流限制，过压保护
和热
关断保护的系统
–40°C至125°C的工作结
温范围
采用8引脚小型SOIC封装
TPS5420器件采用易于使用的8引脚SOIC封装。TI提供了评估模块和Designer软件工具，以帮助快速实现高性能电源设计，从而满足激进的设备开发周期。
宽输入电压范围：5.5 V至36 V
高达2A的连续（3A峰值）输出电流
110mΩ集成MOSFET开关可实现高达95％的高效率
宽输出电压范围：可调至低至1.22 V
，初始精度为1.5％
内部补偿可最大限度减少外部零件数量
固定500kHz开关频率，适用于较小的滤波器尺寸
输入电压前馈改善了线路调整率和瞬态响应
具有过流限制，过压保护
和热
关断保护的系统
–40°C至125°C的工作结
温范围
采用8引脚小型SOIC封装
TPS5420DR中文参数
| 制造商: | Texas Instruments | 最小输入电压: | 5.5 V |
| 产品种类: | 开关稳压器 | 开关频率: | 500 kHz |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 C |
| 封装 / 箱体: | SOIC-8 | 最大工作温度: | + 125 C |
| 输出电压: | Adjustable | 输入电压: | 5.5 V to 36 V |
| 输出电流: | 0.083333333 | 工作温度范围: | - 40 C to + 125 C |
| 输出端数量: | 1 Output | 开发套件: | TPS5420EVM-175 |
| 最大输入电压: | 36 V | 湿度敏感性: | Yes |
| 拓扑结构: | Buck | 工作电源电流: | 3 mA |

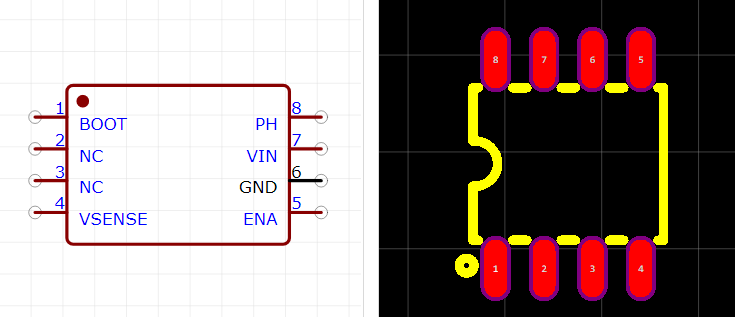

TPS5420DR引脚图
