UC2844BD1R2G
- 厂商名称ON安森美
- 元件分类开关电源芯片
- 中文描述控制器，PWM，25V-12V电源，250 kHz，13.4V/12mA输出，SOIC-8
- 英文描述Current Mode PWM Controller 1A 500kHz 8-Pin SOIC N T/R
- 数据手册UC2844BD1R2G数据手册Datasheet PDF
- 在线购买
UC2844BD1R2G概述
UC2844BD1R2G是一款高性能固定频率电流模式脉宽调制(PWM)控制器，设计用于离线和DC-DC转换器应用，高性价比，所需外部元件数量极少。配有振荡器，温度补偿基准，高增益误差放大器，电流感测比较器，高电流图腾柱输出适合驱动功率MOSFET。还带有多种保护功能，例如输入和基准欠压锁定(带迟滞)，逐周期电流限制，锁存器用于单脉冲计量，以及一个触发器，每隔一个振荡器周期阻隔输出，从而可设置输出死区时间为50％到70％。
精确的频率控制
自动前馈补偿
内部调节基准，带欠压锁定
大电流图腾柱输出
欠压锁定，带滞后
低启动和工作电流
应用
电源管理，工业
精确的频率控制
自动前馈补偿
内部调节基准，带欠压锁定
大电流图腾柱输出
欠压锁定，带滞后
低启动和工作电流
应用
电源管理，工业
UC2844BD1R2G中文参数
| 制造商: | ON Semiconductor | 最小工作温度: | - 25 C |
| 产品种类: | 开关控制器 | 最大工作温度: | + 85 C |
| 拓扑结构: | Boost, Flyback | 安装风格: | SMD/SMT |
| 输出端数量: | 1 Output | 封装 / 箱体: | SOIC-8 |
| 开关频率: | 500 kHz | 系列: | UC2844B |
| 占空比 - 最大: | 0.48 | 下降时间: | 50 ns |
| 输出电压: | 4.95 V to 5.05 V | 工作电源电压: | 30 V |
| 输出电流: | 1A | 上升时间: | 50 ns |

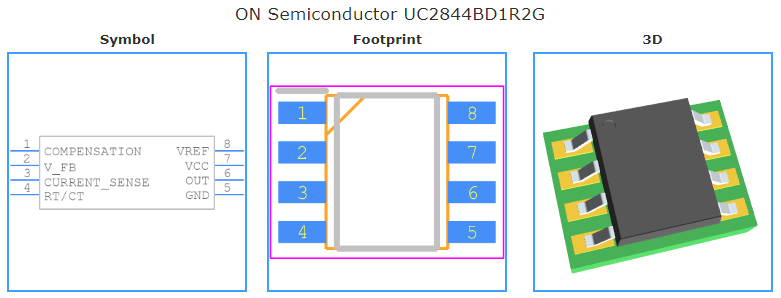

UC2844BD1R2G引脚图
