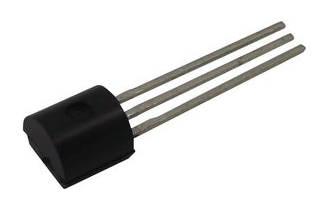

BS170
- 厂商名称ON安森美
- 元件分类MOS管
- 中文描述MOSFET,N沟道,Si,Vds=60 V,500 mA,3引脚TO-92封装
- 英文描述Trans MOSFET N-CH 60V 0.5A 3-Pin TO-92 Bag
- 数据手册BS170数据手册Datasheet PDF
- 在线购买
BS170概述
BS170是一个通道加强模式的场效应晶体管,使用了Fairchild公司专有的高密度DMOS技术.这几极高密度的加工用来降低通态电阻,同时提供坚固,可靠和高速的切换性能.它可用于需要高达500mA直流电的大多数应用.它也适用于低电压,低电流应用,如小型司服电机控制,功率MOSFET栅极驱动器和其它开关应用.
电压控制小型开关
坚固可靠
高饱和电流能力
应用
音频,信号处理
电压控制小型开关
坚固可靠
高饱和电流能力
应用
音频,信号处理
BS170中文参数
| 通道类型 | N | 最大功率耗散 | 830 mW |
| 最大连续漏极电流 | 500 mA | 晶体管配置 | 单 |
| 最大漏源电压 | 60 V | 最大栅源电压 | -20 V、+20 V |
| 封装类型 | TO-92 | 每片芯片元件数目 | 1 |
| 安装类型 | 通孔 | 晶体管材料 | Si |
| 引脚数目 | 3 | 长度 | 5.2mm |
| 最大漏源电阻值 | 5 Ω | 最高工作温度 | +150 °C |
| 通道模式 | 增强 | 最低工作温度 | -55 °C |
| 最大栅阈值电压 | 3V | 高度 | 5.33mm |
| 最小栅阈值电压 | 0.8V | 宽度 | 4.19mm |
BS170引脚图
