74HC4067D,652

厂商名称：Nexperia

元件分类：复用器和解复用器芯片

中文描述：

多路器开关芯片，SOIC封装，24引脚，表面贴装安装

英文描述：

Analog Switch/Analog Multiplexer Single 16:1 24-Pin SO Bulk

数据手册：

在线购买：立即购买

74HC4067D,652概述

74HCT4067是一款单刀16掷模拟开关(SP16T)，适用于模拟或数字16:1多路复用器/多路分解器应用。该开关具有四个数字选择输入（S0、S1、S2和S3）、十六个独立输入/输出(Yn)、一个公共输入/输出(Z)和一个数字使能输入(E)。当E为高电平时，开关关闭。输入包括钳位二极管。这使得可以使用限流电阻将输入连接到超过V CC的电压。

目标应用

模拟复用和解复用

数字复用和解复用

信号门控

74HC4067D,652中文参数

2.0 V至10.0 V的宽电源电压范围

输入电平S0、S1、S2、S3和E输入：

对于74HC4067：CMOS电平

对于74HCT4067：TTL电平

CMOS低功耗

高抗噪性

低导通电阻：

V CC=4.5 V时为80Ω（典型值）

V CC=6.0 V时为70Ω（典型值）

60Ω（典型值），V CC=9.0 V

符合JEDEC标准：

JESD8C（2.7V至3.6V）

JESD7A（2.0V至6.0V）

闩锁性能超过100 mA，符合JESD 78 Class II Level B

ESD保护：

HBM JESD22-A114F超过2000 V

MM JESD22-A115-A超过200 V

CDM JESD22-C101E超过1000 V

多种套餐选择

指定范围为-40°C至+85°C和-40°C至+125°C

内置典型的“先断后断”

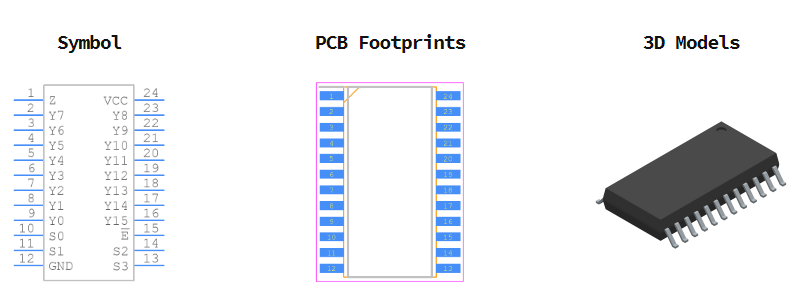

74HC4067D,652引脚图
