XF2M-5015-1A
- 厂商名称Omron
- 元件分类连接器
- 中文描述连接器,FFC/FPC,母50路1排,整卷
- 英文描述Omron XF2M 0.5mm Pitch 50 Way Right Angle SMT Female FPC Connector,Top and Bottom Contact
- 数据手册XF2M-5015-1A数据手册Datasheet PDF
- 在线购买
XF2M-5015-1A概述
XF2M-5015-1A是Omron欧姆龙0.5mm节距薄型FPC连接器，带2mm板载型和双面触点。这些0.5mm节距连接器具有旋转反位锁机制，可帮助FPC安装并实现更高的接触可靠性，装配期间操作便捷且能在狭窄空间中安全安装。这些薄型0.5mm节距FPC连接器具有LCP树脂(UL94V-0)外壳和滑块。这些薄型0.5mm FPC连接器的合适应用包括小型移动设备，如数码相机、移动电话、数字音频和视频播放器、DVD播放器和数字摄像机。
采用旋转反位锁机制，以确保牢固连接
低2mm板载型
侧面接入表面安装端子
0.3mm适用FPC厚度
单排双面触点
无卤
采用旋转反位锁机制，以确保牢固连接
低2mm板载型
侧面接入表面安装端子
0.3mm适用FPC厚度
单排双面触点
无卤
XF2M-5015-1A中文参数
| 触点数目 | 50 | 额定电压 | 50 V 交流/直流 |
| 触点材料 | 铜合金 | 系列 | XF2M |
| 节距 | 0.5mm | 行数 | 1 |
| 安装类型 | 表面安装 | 触点电镀 | 金镀镍 |
| 性别 | 母座 | 最高工作温度 | +85°C |
| 终端类型 | 顶部和底部触点 | 外壳材料 | 液晶聚合物 |
| 主体定位 | 直角 | 端接方法 | 焊接 |
| 锁定机制 | 是 | 最低工作温度 | -30°C |
| 额定电流 | 500mA |

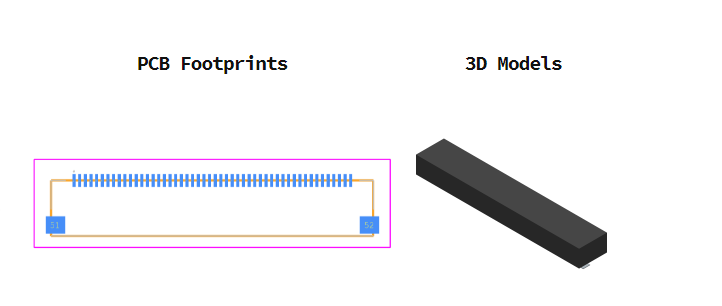

XF2M-5015-1A引脚图
