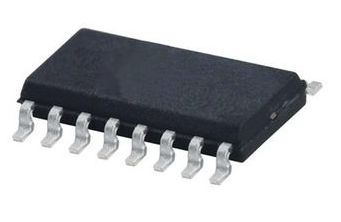

HEF4049BT,653
- 厂商名称Nexperia
- 元件分类缓冲器
- 中文描述缓冲器，反相，6门，1输入，4.5V至15.5V，SOIC-16
- 英文描述Buffer/Converter 6-CH Inverting CMOS 16-Pin SO T/R
- 数据手册HEF4049BT,653数据手册Datasheet PDF
- 在线购买
HEF4049BT,653概述
HEF4049BT是一款具有高电流输出能力的十六进制反相缓冲器，适用于驱动TTL或高容性负载。由于允许超过缓冲器电源电压的输入电压，缓冲器还可用于将高达15V的逻辑电平转换为标准TTL电平。它保证扇出到常见的双极逻辑元件中。它在以VSS为参考的3至15V的推荐VDD电源范围内运行。未使用的输入必须连接到VDD、VSS或其他输入。
接受超过电源电压的输入电压
全静态操作
标准化对称输出特性
5、10和15V参数额定值
符合JEDEC标准JESD 13-B
应用
工业，自动化与过程控制，信号处理
接受超过电源电压的输入电压
全静态操作
标准化对称输出特性
5、10和15V参数额定值
符合JEDEC标准JESD 13-B
应用
工业，自动化与过程控制，信号处理
HEF4049BT,653中文参数
| 逻辑系列 | HEF | 最长传播延迟时间@最长CL | 70 (High to Low) ns, 100 (Low to High) ns @ 50 pF |
| 逻辑功能 | 缓冲器 | 尺寸 | 10 x 4 x 1.45mm |
| 通道数目 | 1 | 传输延迟测试条件 | 50pF |
| 输入类型 | CMOS，DTL，TTL | 最高工作温度 | +85 °C |
| 输出类型 | 单端 | 最小工作电源电压 | 3 V |
| 极性 | 反相 | 最低工作温度 | -40 °C |
| 安装类型 | 表面贴装 | 最大工作电源电压 | 15 V |
| 封装类型 | SO | 长度 | 10mm |
| 引脚数目 | 16 | 宽度 | 4mm |
| 最大高电平输出电流 | -3.6mA | 高度 | 1.45mm |
| 最大低电平输出电流 | 24mA |
HEF4049BT,653引脚图
