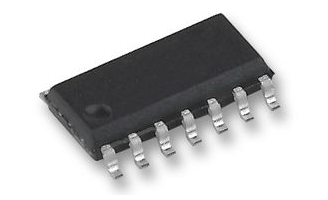

SN74HC4066DBR
- 厂商名称TI德州仪器
- 元件分类模拟开关IC
- 中文描述模拟开关，4放大器，SPST，70 ohm，2V至12V，SOIC，14引脚
- 英文描述Analog Switch Quad SPST 14-Pin SSOP T/R
- 数据手册SN74HC4066DBR数据手册Datasheet PDF
- 在线购买
SN74HC4066DBR概述
SN74HC4066DBR是一款单刀单掷(SPST)四路CMOS模拟开关/多路复用器/多路分解器，可控制可能在整个电源范围（从VCC到GND）内变化的模拟和数字电压。HC4066A的引脚排列与金属栅极CMOS MC14016和MC14066相同。每个设备有四个独立的开关。该器件的设计使导通电阻(RON)在输入电压范围内比金属栅极CMOS模拟开关的RON更具线性。ON/OFF控制输入与标准CMOS输出兼容；带有上拉电阻，它们与LSTTL输出兼容。
快速切换和传播速度
高开/关输出电压比
开关之间的低串扰
所有输入/输出的二极管保护
低噪声
应用
工业
快速切换和传播速度
高开/关输出电压比
开关之间的低串扰
所有输入/输出的二极管保护
低噪声
应用
工业
SN74HC4066DBR中文参数
| 制造商: | Texas Instruments | 电源电压-最大: | 6 V |
| 产品种类: | 模拟开关 IC | 最小双重电源电压: | - |
| 安装风格: | SMD/SMT | 最大双重电源电压: | - |
| 封装 / 箱体: | SSOP-14 | 运行时间—最大值: | 36 ns |
| 通道数量: | 4 Channel | 空闲时间—最大值: | 40 ns |
| 配置: | 4 x SPST | 最小工作温度: | - 40 C |
| 导通电阻—最大值: | 85 Ohms | 最大工作温度: | + 85 C |
| 电源电压-最小: | 2 V |

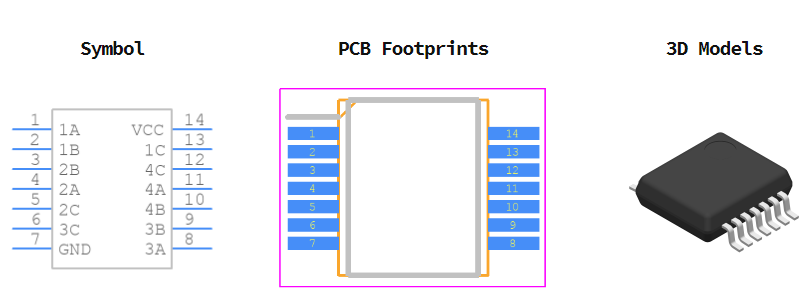

SN74HC4066DBR引脚图
