DS18S20+
- 厂商名称MAXIM
- 元件分类温度传感器
- 中文描述温度传感器芯片,数字式,±0.5°C,-55°C,+125°C,TO-92,3引脚
- 英文描述DS18S20 Series 3 to 5.5V High-Precision 1-Wire Digital Thermometer-TO-92
- 数据手册DS18S20+数据手册Datasheet PDF
- 在线购买
DS18S20+概述
DS18S20数字温度计可进行9位摄氏度温度测量,和非易失性用户可编程高低触发点报警功能.DS18S20经由一个1线总线进行通讯,只需要一根数据线(和地线)通过一个中央微处理器用于通讯.每个DS18S20拥有一个特有的64位串行代码,允许多个DS18S20在同一1线总线上运行.因此用户可轻松得使用一个微处理器来控制分布在大的面积分布的多个DS18S20.
特有的1线接口,只要求一个端口引脚用于通讯
每个设备拥有一个特有的64位串行代码,存储于板载ROM
多节点能力简化了分布式温度检测应用
不需外部元件
可通过数据线供电
9位温度计分辨率
在750ms(最大)内转换温度
温度超出设定范围时,报警搜寻指令识别和地址设备
应用
传感与仪器,消费电子产品,系统监控,自动化与过程控制
特有的1线接口,只要求一个端口引脚用于通讯
每个设备拥有一个特有的64位串行代码,存储于板载ROM
多节点能力简化了分布式温度检测应用
不需外部元件
可通过数据线供电
9位温度计分辨率
在750ms(最大)内转换温度
温度超出设定范围时,报警搜寻指令识别和地址设备
应用
传感与仪器,消费电子产品,系统监控,自动化与过程控制
DS18S20+中文参数
| 传感器功能 | 温度 | 最小工作电源电压 | 3伏 |
| 输出类型 | 数字 | 最大工作电源电压 | 5.5V |
| 接口类型 | 1 线 | 封装类型 | TO-92 |
| 精确度 | ±0.5°C | 长度 | 4.95mm |
| 安装类型 | 通孔 | 高度 | 4.95mm |
| 引脚数目 | 3 | 宽度 | 3.94mm |
| 最低工作温度 | -55℃ | 尺寸 | 4.95 x 3.94 x 4.95 毫米 |
| 工作温度范围 | -55 至 +125 °c | 分辨率 | 9 位 |
| 最高工作温度 | +125°C |

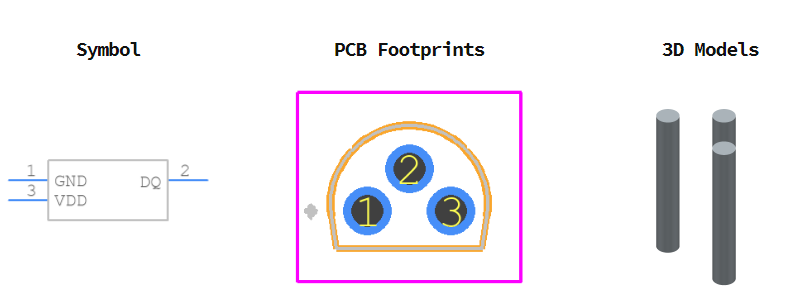

DS18S20+引脚图
