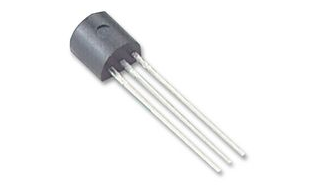

2N3906BU
- 厂商名称ON安森美
- 元件分类三极管
- 中文描述单晶体管,双极,PNP,40 V,200 mA,625 mW,TO-92,通孔
- 英文描述Transistor GP BJT PNP 40V 0.2A TO92-3
- 数据手册2N3906BU数据手册Datasheet PDF
- 在线购买
2N3906BU概述
2N3906BU是一款-40V PNP双极(BJT)单晶体管，设计用于集电极电流为10?A至100mA的通用放大器和开关应用。该产品是通用的，适用于许多不同的应用。
-40V集电极至基极电压(VCBO)
-5V发射极至基极电压(VEBO)
83.3°C/W热阻，结到外壳
200°C/W热阻，结到环境
75ns下降时间(TA=25°C)
应用
工业
-40V集电极至基极电压(VCBO)
-5V发射极至基极电压(VEBO)
83.3°C/W热阻，结到外壳
200°C/W热阻，结到环境
75ns下降时间(TA=25°C)
应用
工业
2N3906BU中文参数
| 晶体管类型 | PNP | 晶体管配置 | 单 |
| 最大直流集电极电流 | 200 mA | 最大集电极-基极电压 | -40 V |
| 最大集电极-发射极电压 | 40 V | 最大发射极-基极电压 | -5 V |
| 封装类型 | TO-92 | 引脚数目 | 3 |
| 安装类型 | 通孔 | 每片芯片元件数目 | 1 |
| 最大功率耗散 | 625 mW | 尺寸 | 5.2 x 4.19 x 5.33mm |
2N3906BU引脚图
