MCP3301-CI/P
- 厂商名称Microchip
- 元件分类模数转换芯片ADC
- 中文描述模数转换器，AEC-Q100，13 bit，100 kSPS，差分，串行，SPI，单，4.5 V
- 英文描述1-Channel Single ADC SAR 100ksps 12-bit+Sign Serial Automotive 8-Pin PDIP Tube
- 数据手册MCP3301-CI/P数据手册Datasheet PDF
- 在线购买
MCP3301-CI/P概述
MCP3301-CI/P是一款具有SPI串行接口的13位差分输入、低功耗模数转换器(ADC)。MCP3301 13位模数转换器(ADC)具有全差分输入和低功耗的小封装，非常适合电池供电系统和远程数据采集应用。行业标准的SPI?串行接口支持将13位ADC功能添加到任何PICmicro®微控制器。MCP3301具有100kSPS、1个输入通道、低功耗（典型待机300nA，最大活动电流450μA）。MCP3301的全差分输入支持在应用中使用各种信号。
13位分辨率
全差分输入
SPI接口
±1 LSB DNL
±1 LSB INL
100kSPS采样率5V电源电压
-40至85°C温度范围
混合信号PICtail?演示板（P/N：MXSIGDM）兼容
应用
测试与测量，便携式器材，传感与仪器，信号处理，车用
13位分辨率
全差分输入
SPI接口
±1 LSB DNL
±1 LSB INL
100kSPS采样率5V电源电压
-40至85°C温度范围
混合信号PICtail?演示板（P/N：MXSIGDM）兼容
应用
测试与测量，便携式器材，传感与仪器，信号处理，车用
MCP3301-CI/P中文参数
| 体系结构 | SAR | 引脚数目 | 8 |
| 模数转换器数目 | 1 | 整体非线性误差 | ±2LSB |
| 分辨率 | 12 位 + 标志 | 数字式接口类型 | 串行 （SPI） |
| 采样率 | 100ksps | 典型单电源电压 | 5 V |
| 输入信号类型 | 差分、伪差分 | 尺寸 | 9.27 x 6.35 x 3.3mm |
| 输入类型 | 电压 | 最低工作温度 | -40°C |
| 安装类型 | 通孔 | 最高工作温度 | 85°C |
| 封装类型 | PDIP |

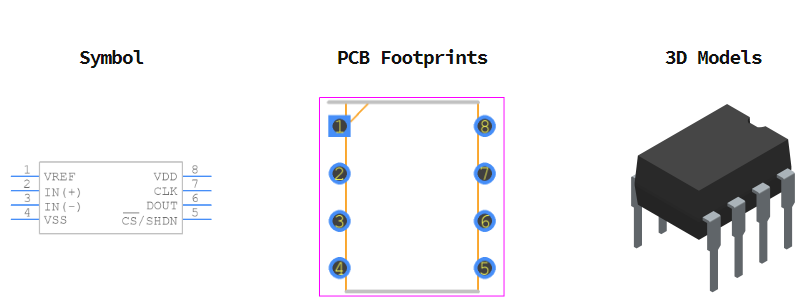

MCP3301-CI/P引脚图
