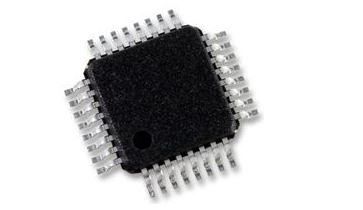

ATMEGA168-20AU
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位MCU微控制单元，ATmega16X系列，20 MHz，16 KB，1 KB，32引脚
- 英文描述MCU 8-bit AVR RISC 16KB Flash 3.3V/5V 32-Pin TQFP Tray
- 数据手册ATMEGA168-20AU数据手册Datasheet PDF
- 在线购买
ATMEGA168-20AU概述
ATMEGA168-20AU是一款高性能、低功耗、基于8位AVR RISC的微控制器，结合了512B EEPROM、一个8通道/10位A/D转换器（TQFP和QFN/MLF）和片上调试线调试。该器件在20MHz时支持20 MIPS的吞吐量，并在2.7至5.5V之间运行。通过在单个时钟周期内执行强大的指令，该器件实现了接近1 MIPS/MHz的吞吐量，平衡了功耗和处理速度。
高性能、低功耗AVR®8位微控制器
先进的RISC架构
高耐用性非易失性存储器段
QTouch®库支持
DebugWIRE片上调试系统
上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
空闲、ADC降噪、省电、掉电和待机睡眠模式
0至20MHz，4.5至5.5V速度等级
1MHz时为250?A，1.8V，32kHz时为15?A 1.8V活动模式，1.8V时为0.1?A掉电模式功耗
应用
电源管理，通信与网络，消费电子产品
高性能、低功耗AVR®8位微控制器
先进的RISC架构
高耐用性非易失性存储器段
QTouch®库支持
DebugWIRE片上调试系统
上电复位和可编程掉电检测
内部校准振荡器
外部和内部中断源
空闲、ADC降噪、省电、掉电和待机睡眠模式
0至20MHz，4.5至5.5V速度等级
1MHz时为250?A，1.8V，32kHz时为15?A 1.8V活动模式，1.8V时为0.1?A掉电模式功耗
应用
电源管理，通信与网络，消费电子产品
ATMEGA168-20AU中文参数
| 系列名称 | ATmega | 计时器 | 1（1 x 16 位），1（2 x 8 位） |
| 封装类型 | TQFP | 尺寸 | 7.1 x 7.1 x 1.05mm |
| 安装类型 | 表面贴装 | 脉冲宽度调制 | 1（6 x 16 位） |
| 引脚数目 | 32 | 程序存储器类型 | 闪存 |
| 装置核芯 | AVR | UART通道数目 | 1 |
| 数据总线宽度 | 8Bit | 计时器数目 | 2 |
| 程序存储器大小 | 16 kB | I2C通道数目 | 1 |
| 最大频率 | 20MHz | 模数转换器 | 8 x 10 位 |
| 内存大小 | 1 kB | 计时器分辨率 | 8 bit, 16Bit |
| PWM单元数目 | 1 x 16 bit | 最高工作温度 | +85 °C |
| SPI通道数目 | 1 | 长度 | 7.1mm |
| 典型工作电源电压 | 5.5 V（最大） | 最低工作温度 | -40 °C |
| 高度 | 1.05mm | 指令集结构 | RISC |
| 宽度 | 7.1mm | 模数转换器单元数目 | 1 |
| USART 通道数量 | 1 |

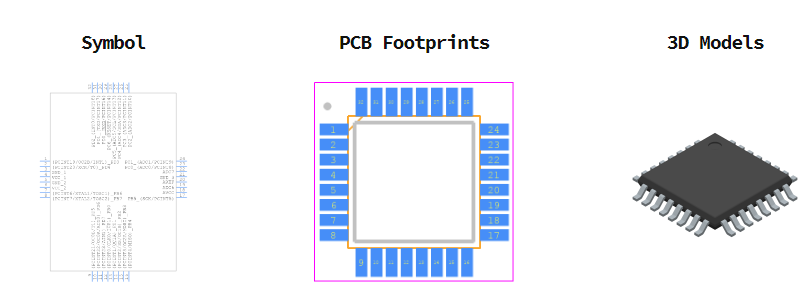

ATMEGA168-20AU引脚图
