PTH08T220WAD
- 厂商名称TI德州仪器
- 元件分类电源模块
- 中文描述非隔离负载点直流/直流转换器,88 W,690 mV,5.5 V,16 A,可调
- 英文描述16-A,4.5-V to 14-V Input,Non-Isolated,Wide Output Adjust,Power Module w/TurboTrans 11-Through-Hole Module-40 to 85
- 数据手册PTH08T220WAD数据手册Datasheet PDF
- 在线购买
PTH08T220WAD概述
PTH08T220WAD是带有TurboTrans?的1输出88W通孔安装非隔离调节电源模块。该模块代表了流行的PTH系列电源模块的第二代，包括减少的占用空间和改进的功能。PTH08T220W在4.5至14V的输入电压范围内工作，需要单个电阻器将输出电压设置为0.69至5.5V范围内的任何值。宽输入电压范围使PTH08T220W特别适用于使用松散调节的8至12V中间分配总线的高级计算和服务器应用。此外，宽输入电压范围支持使用严格调节的5、8或12V中间总线架构，从而提高了设计灵活性。该模块包含一个完整的功能列表。输出过流和过热关断可防止大多数负载故障。差分遥感确保严格的负载调节。
输出过流保护（非锁存，自动复位）
预偏置启动
开/关禁止
差分输出电压遥感
可调欠压锁定
POLA?兼容
旨在满足超快瞬态
要求高达300A/?s
智能同步技术
自动跟踪排序
高性能、宽输出
±1.5%总输出电压变化
效率高达96%
应用
电源管理
输出过流保护（非锁存，自动复位）
预偏置启动
开/关禁止
差分输出电压遥感
可调欠压锁定
POLA?兼容
旨在满足超快瞬态
要求高达300A/?s
智能同步技术
自动跟踪排序
高性能、宽输出
±1.5%总输出电压变化
效率高达96%
应用
电源管理
PTH08T220WAD中文参数
| 输出数目 | 1 | 长度 | 22.1mm |
| 安装类型 | 通孔 | 最大输入电压 | 4.5 V |
| 封装类型 | DIP 模块 | 最高工作温度 | +85 °C |
| 引脚数目 | 11 | 宽度 | 18.39mm |
| 尺寸 | 22.1 x 18.39 x 8.25mm | 最低工作温度 | -40 °C |
| 高度 | 8.25mm | 最小输入电压 | 14 V |

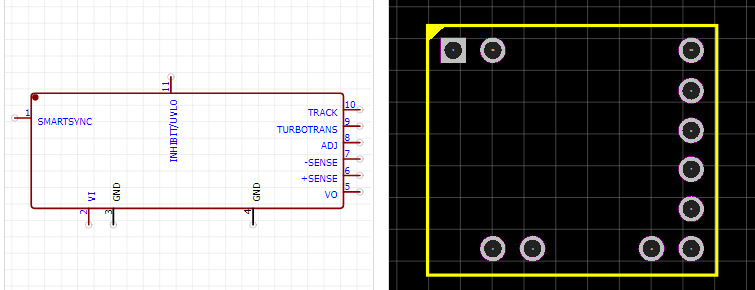

PTH08T220WAD引脚图
