ATMEGA328-PU
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述8位微控制器，AVR ATmega系列,ATmega328系列，20 MHz，1 KB，32 KB
- 英文描述MCU 8-bit AVR RISC 32KB Flash 2.5V/3.3V/5V 28-Pin PDIP W Tube
- 数据手册ATMEGA328-PU数据手册Datasheet PDF
- 在线购买
ATMEGA328-PU概述
ATMEGA328-PU是一款基于AVR增强型RISC架构的低功耗CMOS 8位微控制器。通过在单个时钟周期内执行强大的指令，ATMEGA328-PU实现了接近1MIPS/MHz的吞吐量，允许系统设计人员优化功耗与处理速度。
131条强大指令，最多单时钟周期执行
32 x 8通用工作寄存器
全静态操作
20MHz时高达20MIPS的吞吐量
片上2周期乘法器
写入/擦除周期：10,000个闪存/100,000个EEPROM
具有独立锁定位的可选引导代码部分
在系统编程中通过片上引导程序
写操作时真正读
软件安全的编程锁
Atmel®QTouch®库支持
电容式触摸按钮、滑块和滚轮
QTouch和QMatrix®采集
多达64个感应通道
两个8位定时器/计数器，具有单独的预分频器和比较模式
一个16位定时器/计数器，带有单独的预分频器、比较模式和捕捉模式
带有独立振荡器的实时计数器
六个PWM通道
可编程串行USART
串行外设接口(SPI)
131条强大指令，最多单时钟周期执行
32 x 8通用工作寄存器
全静态操作
20MHz时高达20MIPS的吞吐量
片上2周期乘法器
写入/擦除周期：10,000个闪存/100,000个EEPROM
具有独立锁定位的可选引导代码部分
在系统编程中通过片上引导程序
写操作时真正读
软件安全的编程锁
Atmel®QTouch®库支持
电容式触摸按钮、滑块和滚轮
QTouch和QMatrix®采集
多达64个感应通道
两个8位定时器/计数器，具有单独的预分频器和比较模式
一个16位定时器/计数器，带有单独的预分频器、比较模式和捕捉模式
带有独立振荡器的实时计数器
六个PWM通道
可编程串行USART
串行外设接口(SPI)
ATMEGA328-PU中文参数
| 系列名称 | ATmega | 宽度 | 7.49mm |
| 封装类型 | PDIP | 高度 | 4.06mm |
| 安装类型 | 通孔 | 计时器分辨率 | 8 bit, 16Bit |
| 引脚数目 | 28 | 计时器数目 | 2 |
| 装置核芯 | AVR | 模数转换器 | 6 x 10 位 |
| 数据总线宽度 | 8Bit | 长度 | 34.79mm |
| 程序存储器大小 | 32 kB | 最高工作温度 | +85 °C |
| 最大频率 | 20MHz | 程序存储器类型 | 闪存 |
| 内存大小 | 2 kB | 计时器 | 1（1 x 16 位），1（2 x 8 位） |
| PWM单元数目 | 1 | 模数转换器单元数目 | 1 |
| 典型工作电源电压 | 1.8 → 5.5 V | 指令集结构 | RISC |
| 尺寸 | 34.79 x 7.49 x 4.06mm | 脉冲宽度调制 | 1（6 通道） |
| 最低工作温度 | -40 °C |

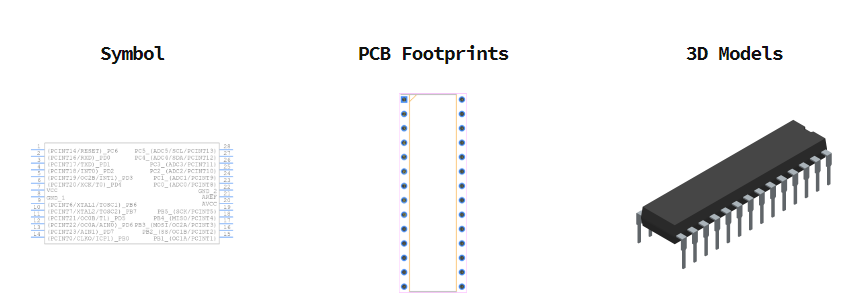

ATMEGA328-PU引脚图
