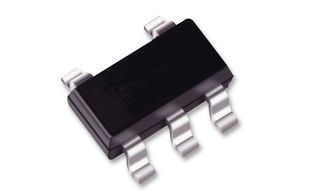

TPS73633DBVR
- 厂商名称TI德州仪器
- 元件分类LDO低压降线性稳压器
- 中文描述德州仪器,LDO调节器,3.3 V输出,400mA最大输出,SOT-23封装
- 英文描述LDO Regulator Pos 3.3V 0.4A 5-Pin SOT-23 T/R
- 数据手册TPS73633DBVR数据手册Datasheet PDF
- 在线购买
TPS73633DBVR概述
TPS73633DBVR是一款3.3V固定输出低压降（LDO）线性稳压器，采用了一种新的拓扑-电压跟随器配置中的NMOS调整元件。使用具有低ESR的输出电容器，这种拓扑是稳定的，甚至可以在没有电容器的情况下运行。它还提供高反向阻塞（低反向电流）和接地引脚电流，该电流在所有输出电流值上都几乎恒定。该器件使用先进的BiCMOS工艺来产生高精度，同时提供非常低压降（LDO）的电压和低接地引脚电流。未启用时，电流消耗低于1?A，非常适合便携式应用。极低的输出噪声非常适合为VCO供电。该器件受热关断和折返电流限制保护。
无需输出电容器或任何值或类型的电容器即可稳定
75mV超低压降电压
出色的负载瞬态响应-带有或不带有可选输出电容器
新的NMOS拓扑提供低反向泄漏电流
30?VRMS低噪声（10Hz至100kHz）
初始精度0.5％
在线路，负载和温度范围内的整体精度为1％
停机模式下的静态电流（IQ）<1?A
热关断和指定的最小和最大电流限制保护
绿色产品，无Sb/Br
应用
工业,便携式器材,电源管理
无需输出电容器或任何值或类型的电容器即可稳定
75mV超低压降电压
出色的负载瞬态响应-带有或不带有可选输出电容器
新的NMOS拓扑提供低反向泄漏电流
30?VRMS低噪声（10Hz至100kHz）
初始精度0.5％
在线路，负载和温度范围内的整体精度为1％
停机模式下的静态电流（IQ）<1?A
热关断和指定的最小和最大电流限制保护
绿色产品，无Sb/Br
应用
工业,便携式器材,电源管理
TPS73633DBVR中文参数
| 输出电压 | 3.3 V | 精确度 | ±0.5% |
| 输出类型 | 固定 | 最低工作温度 | -40 °C |
| 封装类型 | SOT-23 | 最高工作温度 | +125 °C |
| 最大输出电流 | 400mA | 负荷调节 | 0.002 %/mA |
| 安装类型 | 表面贴装 | 尺寸 | 2.9 x 1.6 x 1.15mm |
| 最小输入电压 | 1.7 V | 长度 | 2.9mm |
| 最大输入电压 | 5.5 V | 线路调节 | 0.01 %/V |
| 引脚数目 | 5 | 启用 | 是 |
| 极性 | 正极 | 高度 | 1.15mm |
| 输出数目 | 1 | 宽度 | 1.6mm |
| 静态电流 | <0.001mA |

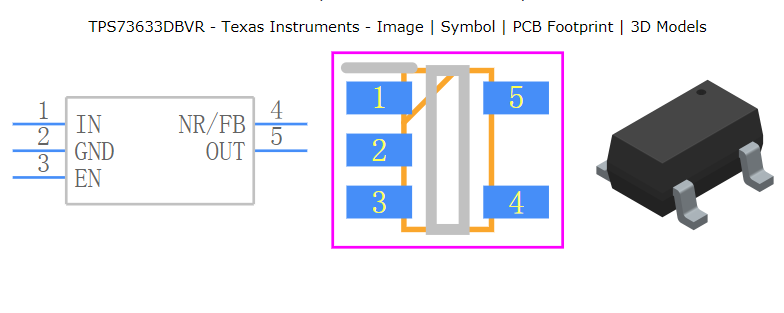

TPS73633DBVR引脚图
