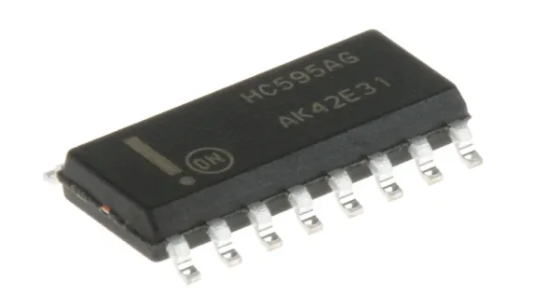

MC74HC595ADR2G
- 厂商名称ON安森美
- 元件分类计数器移位寄存器
- 中文描述移位寄存器，HC系列，串行至并行、串行至串行，1元件，SOIC，16引脚，2 V，6 V
- 英文描述Shift Register Single 8-Bit Serial to Serial/Parallel Automotive 16-Pin SOIC T/R
- 数据手册MC74HC595ADR2G数据手册Datasheet PDF
- 在线购买
MC74HC595ADR2G概述
MC74HC595ADR2G是具有D型锁存器和三态输出的8位串行输入/串行或并行输出移位寄存器。移位寄存器接受串行数据并提供串行输出。移位寄存器还向8位锁存器提供并行数据。移位寄存器和锁存器具有独立的时钟输入。该器件还对移位寄存器进行了异步复位。HC595A直接与CMOS MPU和MCU上的SPI串行数据端口连接。
15 LSTTL负载输出驱动能力
输出直接与CMOS，NMOS和TTL接口
1?A的低输入电流
CMOS器件的高抗噪特性
芯片复杂度-328个FET或82个等效门
静止空气中的功耗为500mW
应用
车用
15 LSTTL负载输出驱动能力
输出直接与CMOS，NMOS和TTL接口
1?A的低输入电流
CMOS器件的高抗噪特性
芯片复杂度-328个FET或82个等效门
静止空气中的功耗为500mW
应用
车用
MC74HC595ADR2G中文参数
| 安装类型 | 表面贴装 | 最小工作电源电压 | 2 V |
| 封装类型 | SOIC | 最大工作电源电压 | 6 V |
| 电源类型 | 双 | 尺寸 | 10 x 4 x 1.5mm |
| 封装类型 | SOIC | 长度 | 10mm |
| 逻辑功能 | 移位寄存器 | 宽度 | 4mm |
| 阶段数目 | 8 | 最高工作温度 | +125 °C |
| 逻辑系列 | HC | 触发类型 | 上升沿 |
| 安装类型 | 表面贴装 | 方向类型 | 单向 |
| 工作模式 | 串行至串行/并行 | 高度 | 1.5mm |
| 元件数目 | 1 | 复位类型 | 异步 |
| 引脚数目 | 16 | 最低工作温度 | -55 °C |

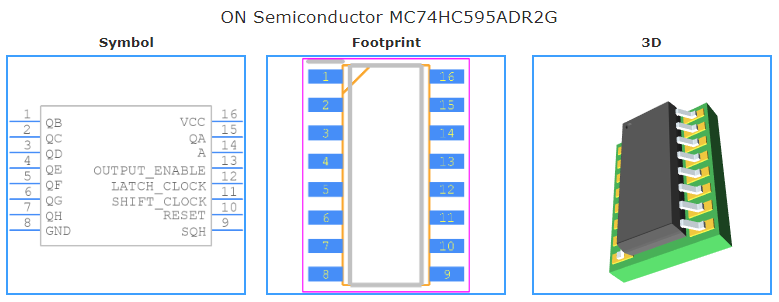

MC74HC595ADR2G引脚图
