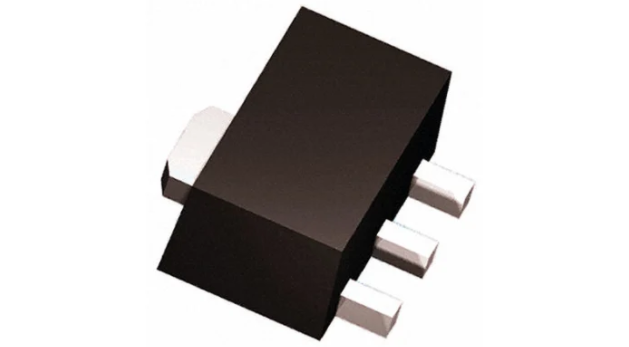

MCP1703T-3302E/MB
- 厂商名称Microchip
- 元件分类LDO稳压器
- 中文描述LDO调节器，3.3 V输出，250mA最大输出，SOT-89封装
- 英文描述LDO Regulator Pos 3.3V 0.25A 4-Pin(3+Tab)SOT-89 T/R
- 数据手册MCP1703T-3302E/MB数据手册Datasheet PDF
- 在线购买
MCP1703T-3302E/MB概述
MCP1703T-3302E/MB是CMOS低压差稳压器，可提供高达250mA的电流，而仅消耗2?A的静态电流（典型值）。输入工作范围规定为2.7V至16V，使其成为2至6个原电池供电应用，9V碱性和1或2节锂离子供电应用的理想选择。它能够以仅625mV（典型值）的输入至输出电压差（VOUT=2.8V）输送250mA电流。MCP1703的输出电压容差在+25°C时通常为±0.4％，在-40至125°C的工作结温范围内最大为±3％。在+25°C时，线路调节典型值为±0.1％。MCP1703的输出电压范围为1.2至5.5V。当仅使用1?F的输出电容时，LDO输出是稳定的。陶瓷的
输出电压>=2.5V时为250mA
输出电流<2.5V时为200mA
用1至22?F的陶瓷，钽或铝输出电容器稳定
短路保护
过热保护
应用
电源管理，消费电子产品，传感与仪器
输出电压>=2.5V时为250mA
输出电流<2.5V时为200mA
用1至22?F的陶瓷，钽或铝输出电容器稳定
短路保护
过热保护
应用
电源管理，消费电子产品，传感与仪器
MCP1703T-3302E/MB中文参数
| 输出电压 | 3.3 V | 静态电流 | 5?A |
| 输出类型 | 固定 | 精确度 | 0.02 |
| 封装类型 | SOT-89 | 最低工作温度 | -40 °C |
| 最大输出电流 | 250mA | 最高工作温度 | +125 °C |
| 安装类型 | 表面贴装 | 负荷调节 | 0.025 |
| 最小输入电压 | 2.7 V | 高度 | 1.6mm |
| 最大输入电压 | 16 V | 线路调节 | 0.3 %/V |
| 引脚数目 | 3 | 长度 | 4.6mm |
| 输出数目 | 1 | 尺寸 | 4.6 x 2.6 x 1.6mm |
| 极性 | 正极 | 宽度 | 2.6mm |
MCP1703T-3302E/MB引脚图
