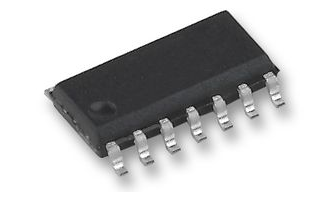

MC14584BDR2G
- 厂商名称ON安森美
- 元件分类门极和反相器
- 中文描述非门，六路逆变器，带施密特触发器输入，8.8 mA，3V至18V，SOIC-14
- 英文描述Inverter Schmitt Trigger 6-Element CMOS 14-Pin SOIC T/R
- 数据手册MC14584BDR2G数据手册Datasheet PDF
- 在线购买
MC14584BDR2G概述
MC14584BDR2G六路施密特触发器是使用MOS P沟道和N沟道增强模式器件，在一个单片结构中构建的。这些器件主要用于需要低功耗和/或高抗扰度的场合。MC14584B可用来代替MC14069UB六路逆变器，以增强抗扰度，适应缓慢变化的波形。
特性
电源电压范围=3.0 Vdc至18 Vdc
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
所有输入均具有双二极管保护
可以用来代替MC14069UB
提供无铅封装
特性
电源电压范围=3.0 Vdc至18 Vdc
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
所有输入均具有双二极管保护
可以用来代替MC14069UB
提供无铅封装
MC14584BDR2G中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | 4000 |
| 输入类型 | 施密特触发器 | 尺寸 | 8.75 x 4 x 1.5mm |
| 每片芯片元件数目 | 6 | 最小工作电源电压 | 3 V |
| 施密特触发器输入 | 是 | 高度 | 1.5mm |
| 最长传播延迟时间@最长CL | 80 ns @ 15 V, 100 ns @ 10 V, 250 ns @ 5 V | 宽度 | 4mm |
| 最大高电平输出电流 | -4.2mA | 最低工作温度 | -55 °C |
| 最大低电平输出电流 | 4.2mA | 长度 | 8.75mm |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 50pF |
| 封装类型 | SOIC | 最高工作温度 | +125 °C |
| 引脚数目 | 14 | 最大工作电源电压 | 18 V |

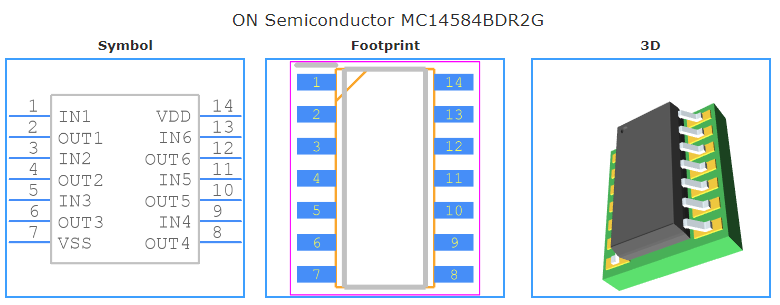

MC14584BDR2G引脚图
