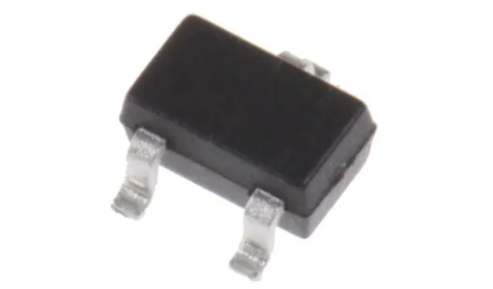

MMBT2222AWT1G
- 厂商名称ON安森美
- 元件分类三极管
- 中文描述晶体管，NPN，最大直流集电极电流600（连续）mA，SC-70封装，100 MHz，3引脚
- 英文描述Trans GP BJT NPN 40V 0.6A 150mW 3-Pin SC-70 T/R
- 数据手册MMBT2222AWT1G数据手册Datasheet PDF
- 在线购买
MMBT2222AWT1G概述
MMBT2222AWT1G是安森美的一款NPN双极晶体管，适用于通用放大器应用。此器件采用SOT-323/SC-70封装，适用于低功率表面贴装应用。
特性
低DS（on）可提供更高的效率并延长电池寿命
小型SC-70/SOT-323表面贴装封装节省了电路板空间
提供无铅封装
汽车和其他应用的S和NSV前缀，符合AEC-Q101和PPAP标准
特性
低DS（on）可提供更高的效率并延长电池寿命
小型SC-70/SOT-323表面贴装封装节省了电路板空间
提供无铅封装
汽车和其他应用的S和NSV前缀，符合AEC-Q101和PPAP标准
MMBT2222AWT1G中文参数
| 晶体管类型 | NPN | 每片芯片元件数目 | 1 |
| 最大直流集电极电流 | 600（连续）mA | 长度 | 2.2mm |
| 最大集电极-发射极电压 | 40 V | 最高工作温度 | +150 °C |
| 封装类型 | SC-70 | 高度 | 0.9mm |
| 安装类型 | 表面贴装 | 汽车标准 | AEC-Q101 |
| 最大功率耗散 | 150 mW | 宽度 | 1.35mm |
| 最小直流电流增益 | 35 | 最大基极-发射极饱和电压 | 2 V 直流 |
| 晶体管配置 | 单 | 最低工作温度 | -55 °C |
| 最大集电极-基极电压 | 75 V | 晶体管材料 | Si |
| 最大发射极-基极电压 | 6 V | 最大集电极-发射极饱和电压 | 1 V 直流 |
| 最大工作频率 | 100 MHz | 尺寸 | 2.2 x 1.35 x 0.9mm |
| 引脚数目 | 3 |

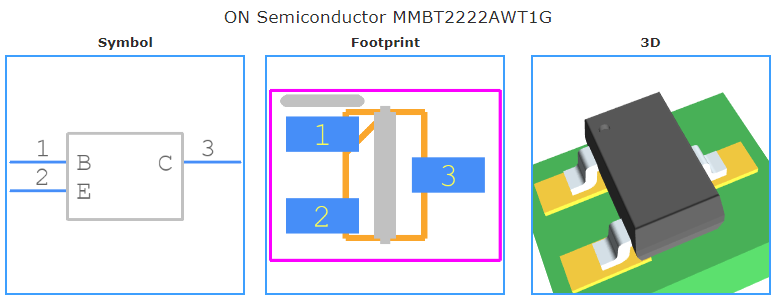

MMBT2222AWT1G引脚图
