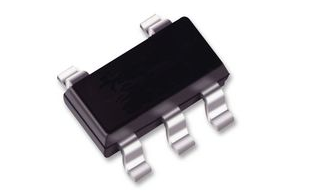

SN74LVC1G07DBVR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器和线路驱动器，74LVC系列，非反相，5引脚，SOT-23封装，缓冲器，驱动器CMOS，TTL，最小工作电源电压5.5 V-40°C
- 英文描述Buffer/Driver 1-CH Non-Inverting Open Drain CMOS 5-Pin SOT-23 T/R
- 数据手册SN74LVC1G07DBVR数据手册Datasheet PDF
- 在线购买
SN74LVC1G07DBVR概述
SN74LVC1G07DBVR是单缓冲器/驱动器IC，具有开漏功能，可以连接至其他开漏输出，以实现低电平有效的“或”或高电平有效的“与”功能。最大灌电流为32mA。
支持5V VCC操作
输入和漏极开路输出接受高达5.5V的电压
可以向上或向下翻译
在3.3V的最大传播延迟时间为4.2ns
低功耗，最大ICC为10?A
3.3V时±24mA输出驱动
Ioff支持带电插入，部分掉电模式和后驱保护
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
信号处理，消费电子产品，计算机和计算机周边，音频，传感与仪器，便携式器材，成像，视频和目视
支持5V VCC操作
输入和漏极开路输出接受高达5.5V的电压
可以向上或向下翻译
在3.3V的最大传播延迟时间为4.2ns
低功耗，最大ICC为10?A
3.3V时±24mA输出驱动
Ioff支持带电插入，部分掉电模式和后驱保护
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
信号处理，消费电子产品，计算机和计算机周边，音频，传感与仪器，便携式器材，成像，视频和目视
SN74LVC1G07DBVR中文参数
| 逻辑系列 | 74LVC | 尺寸 | 3.05 x 1.75 x 1.3mm |
| 逻辑功能 | 缓冲器，驱动器 | 高度 | 1.3mm |
| 输入类型 | CMOS，TTL | 宽度 | 1.75mm |
| 输出类型 | 漏极开路 | 长度 | 3.05mm |
| 极性 | 非反相 | 最小工作电源电压 | 1.65 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 封装类型 | SOT-23 | 最大工作电源电压 | 5.5 V |
| 引脚数目 | 5 | 最低工作温度 | -40 °C |

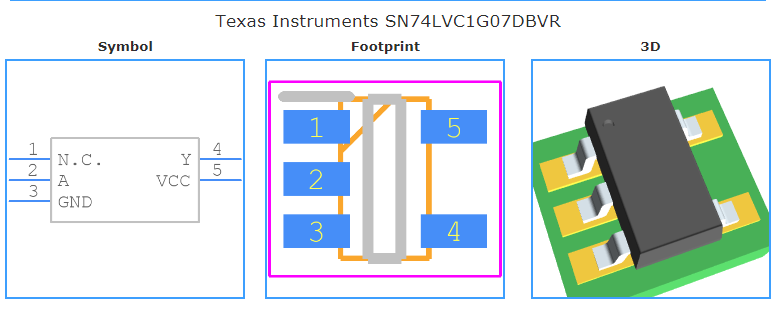

SN74LVC1G07DBVR引脚图
